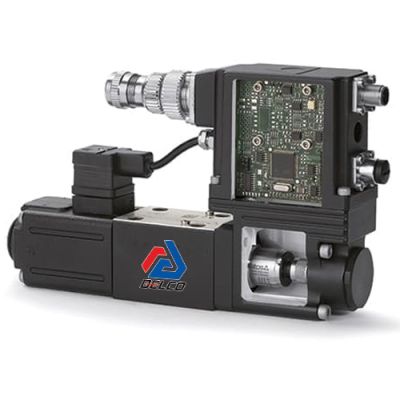

شیر پروپرشنال هیدرولیک

شیر پروپرشنال هیدرولیک یا شیر تناسبی به علت بازدهی بالا و همچنین عملکرد بسیار سریع در هزارم ثانیه ای که دارند، شناخته می شوند. علت گسترش روز افزون شیر تناسبی، تونایی کار در موارد مورد نیاز است بجای اینکه همواره با ظرفیت کامل عمل کنند که با شیرهای سنتی رایج است، این شیر می تواند جریان برق مصرفی را به حداقل مورد نیاز کاهش دهند و در مواقع مورد نیاز مدار را کنترل و به استاندارد لازم می رسانند. به طور خلاصه، شیر هیدرولیک پروپرشنال کنترل دقیق، بهبود کارایی و صرفه‌جویی در انرژی را در انواع برنامه‌های صنعتی ارائه می‌دهند. برای مشاوره رایگان، بررسی کاتالوگ و خرید شیر پروپرشنال هیدرولیک با کارشناسان دلکو صنعت تماس بگیرید.

شیر پروپرشنال هیدرولیک چیست؟

شیر هیدرولیک پروپرشنال یک دستگاه الکترومکانیکی است که در سیستم ها برای کنترل جریان و فشار سیال استفاده می‌شود. برخلاف شیرهای سولنوئیدی روشن/خاموش سنتی، شیر تناسبی امکان کنترل متغیر را فراهم می‌کنند که به این معناست که می‌توانند به هر موقعیتی بین کاملاً باز و کاملاً بسته تنظیم شوند که این امکان را برای کنترل دقیق جریان و فشار فراهم می‌کند. عملکرد ولو بر اساس سیگنال الکتریکی ورودی است که موقعیت اسپول را تنظیم می‌کند و در نتیجه، نرخ جریان را تنظیم می‌کند. این کنترل دقیق باعث می‌شود شیر پروپرشنال برای مدار مورد نظر که حرکات یا سرعت دقیق ضروری است، ایده‌آل باشند. به عنوان مثال، در یک جرثقیل متحرک، شیر تناسبی می‌توانند سرعت حرکت بازوی جرثقیل را به طور صاف کنترل کنند که برای قرار دادن بارها به صورت دقیق و ایمن ضروری است. به طور مشابه، در ماشین‌های تزریق پلاستیک، شیر پروپرشنال هیدرولیک اطمینان از کنترل دقیق سرعت تزریق پلاستیک را دارند که بر کیفیت محصول نهایی تأثیر می گذارد.

انواع شیر تناسبی هیدرولیک

شیر هیدرولیک پروپرشنال در انواع مختلفی عرضه می‌شوند، هر کدام برای انجام وظایف خاص در مدار طراحی شده‌اند. در ادامه سه نوع اصلی آنها ذکر می‌شود:

• پروپرشنال کنترل فشار
• پروپرشنال کنترل جریان
• پروپرشنال کنترل جهت

شیر تناسبی همچنین می‌توانند بر اساس روش کنترل خود دسته‌بندی شوند، مانند آنهایی که بدون بازخورد یا فیدبک هستند، با فیدبک داخلی از طریق حسگر موقعیت اسلاید، یا شامل فیدبک خارجی با حسگر حلقه بسته. این شیرها برای کاربردهایی که نیاز به کنترل دقیق فشار، جریان و جهت جریان سیال دارند، اساسی هستند و آنها را یک جزء کلیدی در بسیاری از مدارها مدرن می‌سازد.

انواع شیر پروپرشنال هیدرولیک

شیر هیدرولیک پروپرشنال کنترل فشار	شیر هیدرولیک پروپرشنال کنترل جهت
مشخصات فنی شیر کنترل فشار یا فشارشکن پروپرشنال هیدرولیک	مشخصات فنی شیر کنترل جهت پروپرشنال هیدرولیک
شیر هیدرولیک پروپرشنال کنترل جریان	کارت آمپلی فایر شیر پروپرشنال هیدرولیک
مشخصات فنی شیر پروپرشنال کنترل جریان	مشخصات فنی کارت آمپلی فایر شیر پروپرشنال هیدرولیک

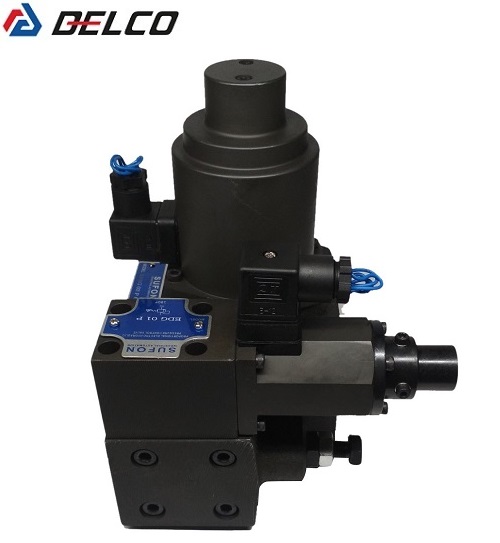

شیر پروپرشنال کنترل فشار هیدرولیک

شیر فشار شکن پروپرشنال با کاهندگی فشار اضافی یا کاهش فشار ورودی به سطح تعیین شده، در حفظ سطح فشار مورد نظر در یک سیستم کمک می‌کنند. شیر کنترل فشار تناسبی هیدرولیک نوعی شیر است که برای کنترل دقیق فشار سیال در یک سیستم استفاده می شود. شیر کنترل فشار پروپرشنال هیدرولیک، اندازه گذر جریان را از طریق یک محدودکننده تنظیم می کنند، که به نوبه خود میزان جریان را تنظیم می کند. این امکان کنترل دقیق فشار را فراهم می کند، که می تواند به صورت دینامیکی بر اساس نیازهای سیستم تنظیم شود. شیر تناسبی کنترل فشار هیدرولیک در کاربردهای مختلفی مورد استفاده قرار می گیرند که در آن کنترل دقیق فشار بسیار مهم است. اتوماسیون صنعتی به عنوان تضمین کنترل دقیق ماشین آلات و فرآیندها. تجهیزات پزشکی، تنظیم کننده گازها در ونتیلاتورها و سایر وسایل پزشکی. سیستم های خودرو برای مدیریت تزریق سوخت و سایر سیستم های کنترل سیال است و هوافضا جهت کنترل سیستم و پنوماتیک در هواپیما. شیر پروپرشنال کنترل فشار انواع مختلفی دارد. شیر تناسبی فشارشکن عمل مستقیم که این شیرها مستقیماً به سیگنال کنترل پاسخ می دهند و معمولاً برای دبی و فشار کمتر استفاده می شوند و شیر پروپرشنال کنترل فشار کنترل کننده این شیرها از سیگنال پایلوت برای کنترل یک ولو بزرگتر، مناسب برای دبی و فشار بالاتر استفاده می کنند. شیر تناسبی کنترل فشار دارای دقت، کارایی و تطبیق پذیری بیار بالایی برای سیستم داشته و در اکثر سیستم که نیاز به کنترل دقیق دارند استفاده می شود.

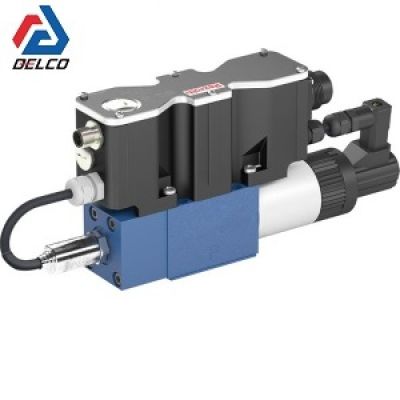

شیر پروپرشنال هیدرولیک کنترل جهت

شیر کنترل جهت پروپرشنال مسیر جریان سیال در سیستم را کنترل می‌ کنند و جهت حرکت اکچویتور یا عملگرها را تعیین می‌کنند. به عبارتی دیگر شیر کنترل جهت تناسبی هیدرولیک نوعی شیر است که جهت و سرعت جریان سیال را در یک سیستم کنترل می کند. شیر پروپرشنال هیدرولیک کنترل جهت از شیر برقی برای کنترل موقعیت اسپول سوپاپ استفاده می کنند. موقعیت اسپول تعیین کننده جهت و سرعت جریان سیال است. شیر برقی تناسبی یک سیگنال ورودی الکترونیکی دریافت می کند که امکان کنترل دقیق موقعیت سوپاپ را فراهم می کند. این بدان معنی است که نرخ جریان پروپرشنال با سیگنال ورودی در نظر گرفته می شود. شیر تناسبی در انواع مختلفی تولید و عرضه می گردد. شیر تناسبی دایرکشنال مسقیم، این شیرها مستقیماً توسط شیر برقی کنترل می شوند و برای کاربردهایی که نیاز به زمان پاسخ سریع دارند مناسب هستند. دومین شیر پروپرشنال دایرکشنال پرمصرف در صنعت، شیر پروپرشنال با کارکرد پایلوت می باشد. این شیرها از ولو پایلوت برای کنترل ولو اصلی استفاده می‌کنند و برای کاربردهایی که نیاز به دبی و فشار بالاتر دارند مناسب هستند. شیرهای کنترل جهت پروپرشنال در طیف وسیعی از کاربردها استفاده می شوند. برخی از کاربردهای شیر تناسبی هیدرولیک ماشین آلات صنعتی برای کنترل دقیق حرکات ماشین ، تجهیزات متحرک در ماشین آلات ساختمانی و کشاورزی برای کنترل دقیق عملکردهای هیدرولیک کنترل فرآیند در سیستم هایی که نیاز به کنترل بخار، گاز، مایعات یا مواد شیمیایی دارند. برخی از فواید شیر تناسبی کنترل جهت عبارت است از دقت، کارایی و تطبیق پذیری که امکان کنترل دقیق جریان و جهت، با ارائه حرکات صاف و کنترل شده را فراهم کرده، کارایی سیستم را افزایش می دهد و مناسب برای کاربردهای مختلف و شرایط عملیاتی می باشد. یک شیر کنترل جهت استاندارد جهت جریان سیال را در یک سیستم کنترل می کند که اغلب برای شروع، توقف یا تغییر جهت جریان سیال استفاده می شود. در مقابل، یک ولو کنترل جهتی پروپرشنال، کنترل بیشتری بر روی نرخ جریان فراهم می‌کند و امکان عملکرد دقیق‌تر و روان‌تر را فراهم می‌کند. از مهمترین برندهای این تجهیز می توان شیر پروپرشنال کنترل جهت رکسروت را نام برد که در بسیاری از تجهیزات صنعتی، فولادی و شیمیایی به وفور برای تنظیم جریان به کار می رود. این شیر علاوه بر تنظیم جریان می تواند جهت جریان هیدرولیک را نیز به خوبی تنظیم کرده و کمترین میزان خطا در عملکرد را دارد.

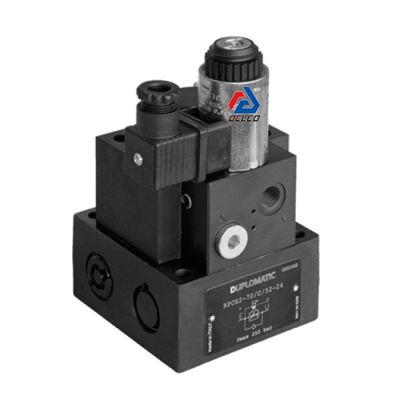

شیر پروپرشنال کنترل جریان هیدرولیک

شیر کنترل جریان پروپرشنال نوعی از شیر تناسبی هیدرولیک هستند که نرخ جریان سیال را تنظیم می‌کنند و سرعت اکچویتورها را تحت تأثیر قرار می‌دهند. شیر پروپرشنال کنترل جریان نوعی ولو هیدرولیک است که برای کنترل دقیق دبی سیال در یک سیستم استفاده می شود. شیر تناسبی کنترل جریان، اندازه گذر جریان را از طریق یک محدودکننده تنظیم می کنند که به نوبه خود میزان جریان را تنظیم می کند. این امکان کنترل دقیق جریان را فراهم می کند، که می تواند به صورت دینامیکی بر اساس نیازهای سیستم تنظیم شود. شیر تناسبی کنترل جریان در نوع اصلی و تولید و عرضه می گردد. شیر پروپرشنال کنترل جریان عمل مستقیم یا خطی که این شیرها مستقیماً به سیگنال کنترل پاسخ می دهند و معمولاً برای دبی و فشار کمتر استفاده می شوند. شیر تناسبی کنترل جریان کنترل کننده یا پایلوتی که این شیرها از سیگنال پایلوت برای کنترل یک ولو بزرگتر، مناسب برای دبی و فشار بالاتر استفاده می کنند.

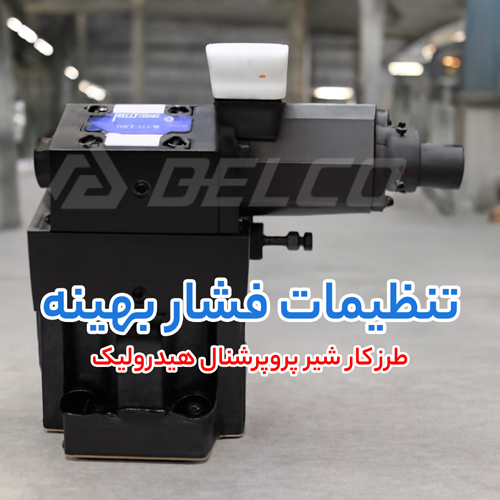

طرز کار شیر پروپرشنال هیدرولیک

با توجه به اینکه شیر پروپرشنال هیدرولیک به وسیله سیگنال کنترلی کنترل می‌شود، این نوع شیرها برای کاربردهایی که نیاز به کنترل دقیق جریان و فشار دارند بسیار مناسب هستند. شیر پروپرشنال هیدرولیک یک نوع ولو کنترلی است که به وسیله یک سیگنال الکتریکی یا مکانیکی کنترل می‌شود. این شیرها به صورت پیوسته و دقیق جریان و فشار را کنترل می‌کنند. طرز کار شیر تناسبی هیدرولیک به صورت زیر است:

• سیگنال کنترلی: ابتدا یک سیگنال کنترلی الکتریکی یا مکانیکی وارد می‌شود. این سیگنال کنترلی معمولاً از یک کنترلر یا سنسورهای مختلف دریافت می‌شود.
• تنظیم جریان: بر اساس سیگنال کنترلی، جریان را به نسبت دقیق تنظیم می‌کند. این به این معنی است که شیر تناسبی به اندازه دقیقی جریان را کنترل می‌کند، به جای کنترل جریان به صورت خام.
• تنظیم فشار: برخی از این تجهیزات قادرند فشار را نیز به نسبت دقیق تنظیم کنند. این به این معنی است که شیر پروپرشنال قادر است فشار را به اندازه دقیقی کنترل کند.
• کنترل دقیق: با تنظیم جریان و فشار به صورت دقیق و پیوسته، این تجهیز به کنترل دقیق تر و بهبود کارایی سیستم کمک می‌کند.

اجزاء تشکیل دهنده شیر پروپرشنال هیدرولیک

شیر پروپرشنال هیدرولیک از تعدادی اجزاء تشکیل شده است که هر کدام نقش مهمی در عملکرد و عملکرد ولو دارند. اجزاء تشکیل‌دهنده یک شیر پروپرشنال هیدرولیک عبارتند از:

• بدنه: بدنه (Body) شیر تناسبی که از جنس فولاد یا آلومینیوم ساخته می‌شود، حاوی کانال‌های جریان برای عبور سیال است.
• سیل: سیل‌ (Seal) برای جلوگیری از نشت سیال به کار می‌روند و اطمینان می‌دهند که جریان به صورت مطلوب کنترل می‌شود.
• اسپول: اسپول (Spool) یا شافتی که به صورت جابجا شونده در بدنه قرار دارد و با جابجا شدن، جریان سیال را تنظیم می‌کند.
• سنسورها: برخی از شیر تناسبی هیدرولیک دارای سنسور (Sensors) هستند که اطلاعات خروجی را به کنترلر یا سیستم مدیریتی ارسال می‌کنند.
• کنترلر : برخی از شیر تناسبی هیدرولیک دارای یک کنترلر (Controller) هستند که به کاربر امکان کنترل دقیق تر جریان و فشار را می‌دهد.
• والوهای فشار: برخی از شیر پروپرشنال هیدرولیک دارای والوهای فشار هستند که برای کنترل و تنظیم فشار سیال استفاده می‌شوند.

تجهیزات جانبی شیر تناسبی هیدرولیک

قطعات جانبی معمولاً برای اتصال و استفاده بهتر از شیر پروپرشنال هیدرولیک استفاده می‌شوند. برخی از قطعات جانبی معمولاً استفاده شده در ارتباط با شیر پروپرشنال هیدرولیک عبارتند از:

• سنسورها: سنسورها برای اندازه‌گیری و کنترل پارامترهای مختلف مانند فشار، جریان، وضعیت و غیره استفاده می‌شوند. این اطلاعات به کنترلرها و کارت‌های پروپرشنال هیدرولیک ارسال می‌شوند تا کنترل دقیق‌تری بر روی سیستم اعمال شود.
• فیلترها: فیلترها جهت تصفیه و تصفیه کردن روغن استفاده می‌شوند تا از ورود ذرات معلق به سیستم جلوگیری شود و عمر شیرها و سیستم را افزایش دهند.
• لوله‌ها و اتصالات: لوله‌ها و اتصالات برای اتصال این تجهیز به سیستم و ایجاد مسیرهای مناسب برای جریان روغن استفاده می‌شوند.
• والوها و ترموستات‌ ها: والوها برای کنترل جریان و فشار در سیستم استفاده می‌شوند و ترموستات‌ها برای کنترل دما و حفاظت از سیستم در برابر افزایش دما استفاده می‌شوند.
• کنترلرها و کارت‌ های پروپرشنال: این قطعات جانبی برای کنترل دقیق شیر تناسبی و تنظیم جریان و فشار استفاده می‌شوند. این قطعات جانبی به طور کلی برای بهبود عملکرد و کنترل دقیق‌تر سیستم ها با استفاده از شیر پروپرشنال مورد استفاده قرار می‌گیرند.

کارت شیر پروپرشنال هیدرولیک

کارت پروپرشنال هیدرولیک (Proportional Valve Card) یک قطعه الکترونیکی است که به عنوان یک کنترلر برای شیر تناسبی استفاده می‌شود. این کارت همچنین به عنوان یک واحد کنترلی برای کنترل جریان و فشار در سیستم ها استفاده می‌شود. کارت پروپرشنال هیدرولیک عملکردی مشابه با کنترلرهای PID (Proportional-Integral-Derivative) دارد. این کارت با دریافت سیگنال کنترلی ورودی، به صورت خودکار و دقیق جریان و فشار را تنظیم می‌کند. این کارت اطلاعات مربوط به جریان و فشار فعلی را از سنسورهای مختلف دریافت کرده و بر اساس آن‌ها، سیگنال کنترلی خروجی را تنظیم می‌کند. با استفاده از کارت پروپرشنال هیدرولیک، امکان کنترل دقیق و پیوسته جریان و فشار در سیستم ها فراهم می‌شود. این کارت‌ها برای اتوماسیون صنعتی، رباتیک، ماشین‌آلات و سیستم ها پیشرفته استفاده می‌شوند تا عملکرد سیستم‌ها را بهبود بخشند و کنترل دقیق‌تری بر روی جریان و فشار داشته باشند.

نحوه استفاده از شیر پروپرشنال هیدرولیک

با رعایت این مراحل و استفاده صحیح از شیر تناسبی هیدرولیک، می‌توانید کنترل دقیق‌تری بر روی سیستم خود داشته باشید و عملکرد بهتری را از آن بخواهید. استفاده از شیر پروپرشنال هیدرولیک برای کنترل دقیق جریان و فشار روغن در سیستم‌های صنعتی و ماشین‌آلات بسیار مفید است. برای استفاده از یک شیر پروپرشنال هیدرولیک به مراحل زیر توجه کنید:

1. انتخاب شیر مناسب: ابتدا باید بر اساس نیازهای خود انتخاب کنید. این شیرها بر اساس نیازهای جریان، فشار و دقت کنترل تعیین می‌شوند.
2. اتصال شیر: باید به سیستم شما متصل شود. این اتصال شامل لوله‌ها، اتصالات و والوها می‌شود که باید به طور صحیح نصب شوند.
3. برنامه‌ ریزی و کنترل: برای استفاده از شیر تناسبی، باید یک کنترلر مناسب نیز استفاده کنید. این کنترلر به شما امکان کنترل دقیق جریان و فشار روغن را می‌دهد.
4. تنظیمات و کالیبراسیون: پس از اتصال ولو و کنترلر، باید تنظیمات و کالیبراسیون لازم را انجام دهید. این شامل تنظیمات جریان، فشار و سرعت روغن است.
5. آزمایش و تنظیمات نهایی: پس از انجام تمام مراحل، باید سیستم را آزمایش کرده و تنظیمات نهایی را انجام دهید تا اطمینان حاصل شود که ولو تناسبی به درستی کار می‌کند.

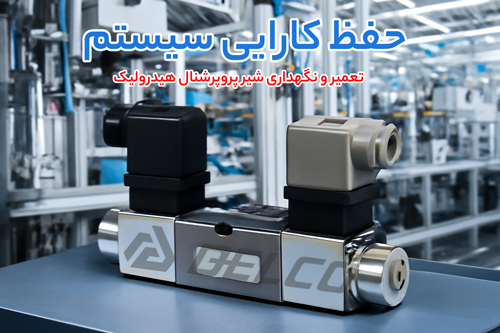

تعمیر و نگهداری شیر پروپرشنال هیدرولیک

برای تعمیر و نگهداری شیر پروپرشنال هیدرولیک، مراحل زیر را دنبال کنید:

1. تعمیرات منظم: انجام تعمیرات منظم بر اساس دستورالعمل تولید کننده برای افزایش عمر مفید ولو ضروری است.
2. تعویض سیل‌ ها و اورینگ‌ ها: سیل‌ ها و اورینگ‌ ها باید به طور منظم بررسی و تعویض شوند تا از نشتی و خرابی هایدرولیکی جلوگیری شود.
3. تمیز کردن و تعویض فیلترها: فیلترها باید به طور منظم تمیز شده و تعویض شوند تا از ورود ذرات خارجی به سیستم جلوگیری شود.
4. بررسی و تنظیمات الکتریکی: در صورت استفاده از ولو تناسبی الکتریکی، باید بررسی و تنظیمات الکتریکی آن نیز انجام شود.
5. آزمایش عملکرد: پس از انجام تعمیرات، باید ولو را آزمایش کرده و از عملکرد صحیح آن اطمینان حاصل کرد.
6. نگهداری و تمیزی: شیر تناسبی باید در محیط تمیز و خشک نگهداری شود تا از خرابی‌های ناشی از ذرات خارجی جلوگیری شود.
7. آموزش و آگاهی: افرادی که با تعمیرات و نگهداری شیر تناسبی سروکار دارند، باید آموزش کافی دریافت کرده و با آخرین دستورالعمل‌ها و تکنولوژی‌ها آشنا باشند.

قیمت شیر پروپرشنال هیدرولیک

قیمت شیر پروپرشنال هیدرولیک ممکن است بسته به نوع، اندازه، برند و ویژگی‌های فنی مختلف باشد. همچنین، بازار و شرکت‌های تولید کننده نیز می‌توانند بر قیمت تاثیر بگذارند. به عنوان مثال، شیر پروپرشنال هیدرولیک معمولاً از چند صد دلار تا چند هزار دلار قیمت دارند. برای دقیق‌ترین اطلاعات در مورد قیمت شیر تناسبی، با کارشناسان فروش بخش هیدرولیک دلکو صنعت تماس بگیرید و قیمت‌ها را مقایسه کنید.

مزایای شیر پروپرشنال هیدرولیک

شیر پروپرشنال مزایای زیادی نسبت به شیرهای سنتی دارند که از آنها به عنوان گزینه‌ای ترجیحی برای بسیاری از کاربردها استفاده می‌شود. در ادامه تعدادی از مزایا را اشاره شده است:

• تنظیم دقیق: شیر پروپرشنال امکان تنظیم دقیق جریان و فشار را فراهم می‌کنند که کنترل دقیقی را فراهم می‌کند که می‌تواند برای هماهنگی با نیازهای خاص تنظیم شود.
• بهینه‌سازی انرژی: این شیرها به بهبود قابل توجه کارایی انرژی کمک می‌کنند. آنها به تنظیم دستی کمتری نیاز دارند که منجر به مزایای اقتصادی و مصرف پایدار انرژی می‌شود.
• چند منظوره: قابلیت تطبیق با زمینه‌ ها و کاربردهای مختلف دارند و قادر به مدیریت سیالات و مقدار فشارهای مختلف سیستم هستند که اطمینان از عملکرد بالای آنها در سیستم های مختلف را فراهم می‌کند.
• افزایش ایمنی: دقت و نظارت مداوم باعث بهبود ایمنی می‌شود و از تغییرات ناگهانی که ممکن است منجر به مشکلات عملیاتی و نقص‌های فنی شود، جلوگیری می‌کند.
• ادغام فناوری اطلاعاتی: مدرن اغلب شامل الکترونیک IT هستند که امکان نظارت بر عملکرد در زمان واقعی، دسترسی آسان به گزارش‌ها و مکانیزم‌های بازخورد را فراهم می‌کنند که عملکرد و قابلیت اعتماد آنها را افزایش می‌دهد.

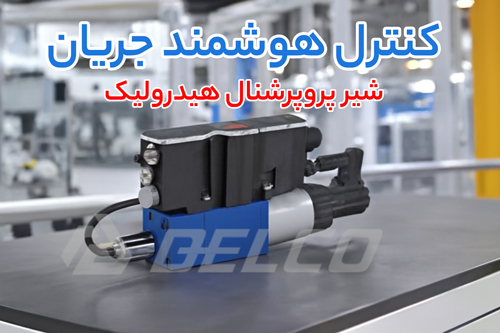

کاربرد شیر تناسبی هیدرولیک

شیر پروپرشنال هیدرولیک در صنایع مختلف برای کنترل دقیق جریان و فشار در سیستم های استفاده می‌شود. برخی از کاربردهای اصلی این تجهیز عبارتند از:

• صنایع خودروسازی: در خودروها برای کنترل دقیق جریان روانکارها و سیستم‌های ترمز استفاده می‌شود.
• صنایع رباتیک: در ربات‌ها و دستگاه‌های اتوماسیون صنعتی برای کنترل حرکت‌ها و عملکرد دستگاه‌ها از ولو تناسبی استفاده می‌شود.
• صنایع نفت و گاز: در صنایع نفت و گاز برای کنترل جریان سیالات و فشار در خطوط لوله‌ها از شیر تناسبی هیدرولیک استفاده می‌شود.
• صنایع ساختمانی: در دستگاه‌های بلوک زنی، بتن پاشی و دستگاه‌های ساختمانی دیگر برای کنترل جریان و فشار از شیر تناسبی استفاده می‌شود.
• صنایع کشاورزی: در دستگاه‌های کشاورزی مانند تراکتورها و ماشین‌آلات کشاورزی برای کنترل حرکت‌ها و عملکرد از ولو تناسبی هیدرولیک استفاده می‌شود.
