شیر کنترل جریان هیدرولیک

شیر کنترل جریان یا فلوکنترل هیدرولیک یک از مهمترین قطعات لازم در سیستم های هیدرولیک است. شیر کنترل جریان هیدرولیک، وظیفه تنظیم و کنترل میزان جریان را بر عهده دارد. این شیر با کنترل سرعت عبور سیال، موجب تنظیم سرعت عملکرد اجزایی مانند سیلندرها و هیدروموتورها می‌شود. با استفاده از شیر کنترل جریان، می‌توان عملکرد دقیق‌تر و نرم‌تری در ماشین‌آلات صنعتی، جرثقیل‌ ها و تجهیزات ساختمانی ایجاد کرد. طراحی این شیرها معمولاً به‌گونه‌ای است که در برابر فشار بالا مقاوم بوده و افت فشار کمی ایجاد می‌کنند. در نتیجه، مصرف انرژی کاهش یافته و عمر مفید سیستم افزایش می‌یابد. برای انتخاب شیر مناسب، باید به دبی، فشار کاری و نوع مدار هیدرولیکی توجه کرد. هدف از قرار دادن شیر کنترل جریان، تنظیم نرخ جریان در یک بخش خاص از یک مدار هیدرولیک است. در سیستم‌های هیدرولیک، از آن‌ها برای کنترل سرعت جریان هیدروموتور و سیلندرها استفاده می‌شود و در نتیجه سرعت آن قطعات را تنظیم می‌کنند. برای مشاوره رایگان، بررسی کاتالوگ و خرید شیر کنترل جریان هیدرولیک با کارشناسان دلکو صنعت تماس بگیرید.

شیر کنترل جریان هیدرولیک

شیر کنترل جریان یا فلوکنترل هیدرولیک، یکی از پر مصرف ترین شیرهای هیدرولیک  است که در برای تنظیم نرخ جریان سیال در داخل سیستم ‌های هیدرولیک که یک سیستم دارای شیرهای کنترلی است، استفاده می شود. این شیرها با تنظیم اندازه جریان سیال هیدرولیک برای کنترل سرعت و جهت اکچویتورها و عملگرهای هیدرولیک طراحی شده‌اند. گروه صنعتی دلکو ارائه دهنده انواع شیر کنترل جریان هیدرولیک در سایزهای مختلف برای استفاده های گوناگون سیستم های هیدرولیک است.

مشخصات فنی شیر کنترل جریان هیدرولیک

مشخصات فنی مانند دمای کاری، سایز و اتصالات و غیره مربوط به فلوکنترل هیدرولیک بسیار مهم می بشد. برخی از مشخصات فنی شیر کنترل جریان هیدرولیک شامل موارد زیر می‌ باشد:

نوع شیر

می‌تواند شیر دیافراگمی، شیر سوئیچی، شیر توپی، شیر سوئیفت و غیره باشد.

فشار کاری

محدوده فشاری که شیر باید تحمل کند.

دبی

میزان جریان مجاز از شیر.

جنس بدنه

مواد ساخت شیر مانند فولاد ضدزنگ، آلومینیوم و غیره

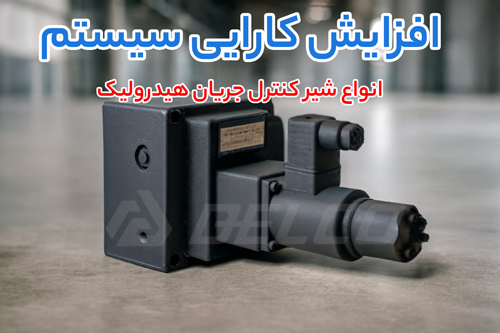

انواع شیر فلوکنترل هیدرولیک

شیر فلو کنترل هیدرولیک (Flow Control Valve) یکی از اجزای حیاتی در مدارهای هیدرولیکی است که با تنظیم میزان جریان سیال، سرعت عملکرد عملگرهایی مانند سیلندر و هیدروموتور را کنترل می‌کند. این شیرها بر اساس نوع عملکرد و ساختار به چند دسته اصلی تقسیم می‌شوند: شیرهای کنترل جریان ثابت، متغیر، جبران‌دار، بدون جبران، و جهت‌دار با کنترل جریان.

در نوع ثابت، میزان عبور روغن در یک مقدار مشخص تنظیم می‌شود، در حالی که نوع متغیر امکان تغییر جریان را در حین کار فراهم می‌سازد. شیرهای جبران‌دار (Pressure Compensated) قادرند جریان یکنواختی را حتی در صورت تغییر فشار حفظ کنند و معمولاً در سیستم‌های دقیق صنعتی به‌کار می‌روند. در مقابل، نوع بدون جبران ارزان‌تر است اما حساسیت بیشتری نسبت به نوسانات فشار دارد. انتخاب نوع مناسب این شیرها، تأثیر مستقیم بر بازده، ایمنی و عمر تجهیزات هیدرولیکی دارد.

• شیر کنترل جریان خطی: شامل شیرهای ربع گرد، تنظیم جریان ولومی، شیر تنظیم جریان آلنی، شیرهای تنظیم شیریان خطی سوپاپدار، بدون سوپاپ
• شیر کنترل جریان مستقل از فشار: شیرهای بلوکی که به صورت زیر شیری استفاده می شوند. دارای کامنسیتور در بخش خروجی شیر هستند.
• شیر کنترل جریان پروپرشنال: به صورت الکتریکی و توسط سیگنال و تابلو برق کنترل می شود.
• شیر کنترل جریان تراتل: به صورت دستی کنترل می شود. به شیر پروانه ای نیز معروف است.

شیر فلو کنترل رکسروت: یکی از بهترین انتخاب‌ برای سیستم‌ هیدرولیک

شیر فلو کنترل رکسروت یکی از پیشرفته‌ترین شیرهای کنترل جریان هیدرولیک است که توسط برند معتبر Bosch Rexroth طراحی و تولید می‌شود. این شیرها به‌طور خاص برای تنظیم و کنترل دقیق جریان سیال در سیستم‌های هیدرولیکی طراحی شده‌اند و به عملکرد بهینه در صنایع مختلف کمک می‌کنند. شیر فلو کنترل رکسروت از قابلیت‌هایی مانند کنترل فشار و جریان متغیر برخوردار است و می‌تواند جریان سیال را بر اساس نیاز سیستم تنظیم کند. این ویژگی باعث می‌شود که در صنایع حساس و با نیاز به دقت بالا، مانند صنایع نفت، گاز و ماشین‌آلات سنگین، عملکرد بسیار مؤثری داشته باشد. با استفاده از شیر فلو کنترل رکسروت، مصرف انرژی بهینه شده و طول عمر سیستم‌های هیدرولیکی افزایش می‌یابد. این شیر به دلیل ساختار مقاوم و کیفیت بالای ساخت خود، در برابر فشارهای بالا و شرایط سخت عملکرد عالی ارائه می‌دهد، به‌ویژه در سیستم‌هایی که نیاز به دقت و پایداری بالا دارند.

شیر کنترل جریان خطی

شیر کنترل جریان خطی مستقیماً در خط هیدرولیک نصب می‌شود و امکان تنظیم دقیق جریان را فراهم می‌کند. از انواع شیرهای کنترل جریان خطی که معمولاً به صورت دستی کنترل می شوند می تواند سوپاپدار یا بدون قفل کن را نام برد. معمولاً اکثر شیرای کنترل جریان یک آپشن قفل دار دارند که برای یک جهته کردن جریان در مواقع نیاز از آن استفاده می شود.

شیر ربع گرد هیدرولیک

شیر ربع گرد هیدرولیک یک نوع شیر کنترل جریان هیدرولیک است که به صورت یک پیچ مخصوص کنترل جریان سیال هیدرولیک را انجام می‌دهد. این شیرها معمولاً در سیستم‌های هیدرولیک کوچک‌تر و با فشار کمتر استفاده می‌شوند. شیرهای ربع گرد هیدرولیک به صورت دو راهه و سه راهه به صورت خطی در سیستم های هیدرولیک استفاده می شوند.

ویژگی‌های شیر ربع گرد هیدرولیک شامل موارد زیر می‌ شود:

• اندازه کوچک: شیرهای ربع گرد به دلیل اندازه کوچک و ساختار ساده، برای استفاده در سیستم‌های هیدرولیک کوچک و فضای محدود مناسب هستند.
• کنترل دقیق: این شیرها به کاربران امکان کنترل دقیق جریان سیال هیدرولیک را می‌دهند و برای تنظیم سرعت و حرکت اجزای هیدرولیک استفاده می‌شوند.
• نصب و استفاده آسان: شیرهای ربع گرد به دلیل ساختار ساده و قابلیت نصب آسان، برای کاربرانی که نیاز به کنترل جریان سیال هیدرولیک دارند، مناسب هستند.
• مقاومت در برابر فشار: این شیرها معمولاً برای فشارهای کمتر مناسب هستند و می‌توانند جریان سیال هیدرولیک را به طور مطمئن کنترل کنند.

شیر ربع گرد هیدرولیک در برخی از ماشین‌آلات کوچک، تجهیزات پزشکی، و دستگاه‌های دقیق استفاده می‌شود که نیاز به کنترل دقیق جریان سیال هیدرولیک دارند.

فلوکنترل هیدرولیک ولومی و آلنی

شیر کنترل جریان خطی ولومی یک نوع شیر کنترل جریان از انواع شیر هیدرولیک خطی است که به وسیلهٔ تغییر حجم سیال هیدرولیک، جریان را کنترل می‌کند. این شیر کنترل جریان هیدرولیک برای کنترل دقیق جریان سیال هیدرولیک و تنظیم حجم سیال به کار می‌روند. شیر های کنترل جریان هیدرولیک آلنی و ولومی به صورت سوپاپدار و بدون سوپاپ به صورت خطی در سیستم های هیدرولیکی استفاده می شوند.

ویژگی‌های شیر کنترل جریان خطی ولومی و آلنی شامل موارد زیر می‌شود:

• کنترل دقیق: این شیرها قابلیت کنترل دقیق جریان سیال هیدرولیک را فراهم می‌کنند و به کاربران امکان تنظیم جریان با دقت بالا را می‌دهند.
• تنظیم حجم: با تغییر حجم سیال هیدرولیک، این شیرها به کاربران امکان تنظیم حجم سیال و بنابراین تنظیم جریان را می‌دهند.
• کاربردهای گسترده: شیرهای کنترل جریان خطی ولومی در صنایع مختلفی از جمله خودروسازی، ماشین‌آلات، و تجهیزات صنعتی استفاده می‌شوند.
• مقاومت در برابر فشار: این شیرها معمولاً برای فشارهای بالا مناسب هستند و می‌توانند جریان سیال هیدرولیک را به طور مطمئن کنترل کنند.

شیر کنترل جریان خطی ولومی و آلنی هیدرولیک برای کاربردهایی که نیاز به کنترل دقیق جریان و تنظیم حجم سیال هیدرولیک دارند، مناسب است. این شیرها در سیستم‌های هیدرولیک پیچیده و نیازمند کنترل دقیق جریان استفاده می‌شوند.

شیر کنترل جریان مستقل از فشار

شیر کنترل جریان مستقل از فشار، نرخ جریان ثابت را حفظ می‌کند بدون اینکه باعث افزایش یا کاهش فشار سیستم شود. همچنین افزایش یا کاهش اجباری در سیستم نیز بر روی نرخ جریان پس از این شیر تأثیری نداشته و جریان به همان مقداری که تنظیم شده است. عبور می کند.

شیر کنترل جریان پروپرشنال

نرخ‌های جریان متغیر براساس سیگنال‌های ورودی فراهم می‌کند. به طوری که در این شیرهای اندازه نرخ جریان می تواند تا حد چند میلی لیتر نیز کنترل شود و برای سیستم هایی که دارای حساسیت های زیادی هستند معمولاً از این شیر استفاده می شود. برای خرید و یا مشاوره در زمینه شیرهای کنترل جریان هیدرولیک پروپرشنال با کارشناسان فنی هایپر صنعت دلکو تماس بگیرید.

شیر کنترل جریان تراتل

جریان را با ایجاد کاهش فشار جزئی در سراسر یک پورت شیر محدود می‌کند. معمولاً از شیرهای تراتل در سیالات هیدرولیکی به ندرت استفاده می شود.


نحوه عملکرد شیر کنترل جریان هیدرولیک

عملکرد اصلی یک شیر کنترل جریان، تنظیم نرخ جریان سیال هیدرولیک است. شیر کنترل جریان هیدرولیک این اطمینان را حاصل می‌کند که سیال با نرخ مطلوب به بخش‌های مختلف سیستم برسد.

اصول کارکرد شیر کنترل جریان هیدرولیک

 یک شیر کنترل جریان به طور معمول دارای یک پورت قابل تنظیم است که می‌تواند تغییر یابد تا نرخ جریان را افزایش یا کاهش دهد. با تغییر مقدار بازشدگی پورت ورودی شیر کنترل جریان هیدرولیک مقدار روغن تامین شده به اجزا مختلف داخل سیستم هیدرولیک را کنترل می‌کند. به عنوان مثال، می‌تواند میزان حرکت یک سیلندر یا سرعت چرخش یک موتور هیدرولیک را تنظیم کند.

مزایای شیر کنترل جریان هیدرولیک

شیر کنترل جریان هیدرولیک یکی از مؤثرترین اجزای مدارهای هیدرولیکی است که نقش مهمی در افزایش دقت، راندمان و ایمنی عملکرد سیستم دارد. شیرهای کنترل جریان هیدرولیک دارای مزایای بسیاری هستند که مهمترین آن ها عبارتند از:

کنترل دقیق جریان

شیرهای کنترل جریان هیدرولیک به کاربران امکان کنترل دقیق و دلخواه بر روی جریان سیال را می‌دهند، که این امر باعث افزایش دقت و کارایی سیستم هیدرولیک می‌شود.

کنترل سرعت

با استفاده از شیرهای کنترل جریان، می‌توان سرعت حرکت اجزای هیدرولیک را به طور مستقیم کنترل کرد و تنظیم کرد.

حفاظت از سیستم

شیرهای کنترل جریان هیدرولیک به کاربران امکان محافظت از سیستم هیدرولیک در برابر افزایش ناگهانی فشار یا جریان را می‌دهند و از خرابی و آسیب به سیستم جلوگیری می‌کنند.

افزایش عمر مفید

استفاده از شیرهای کنترل جریان هیدرولیک منجر به افزایش عمر مفید و کارایی سیستم هیدرولیک می‌شود، زیرا فشار و جریان بهینه‌ای در سیستم حفظ می‌شود.

انعطاف‌پذیری

شیرهای کنترل جریان هیدرولیک به کاربران امکان انعطاف‌پذیری بالا در تنظیم و کنترل جریان سیال را می‌دهند، که این امر به بهبود عملکرد و کارایی سیستم هیدرولیک کمک می‌کند.

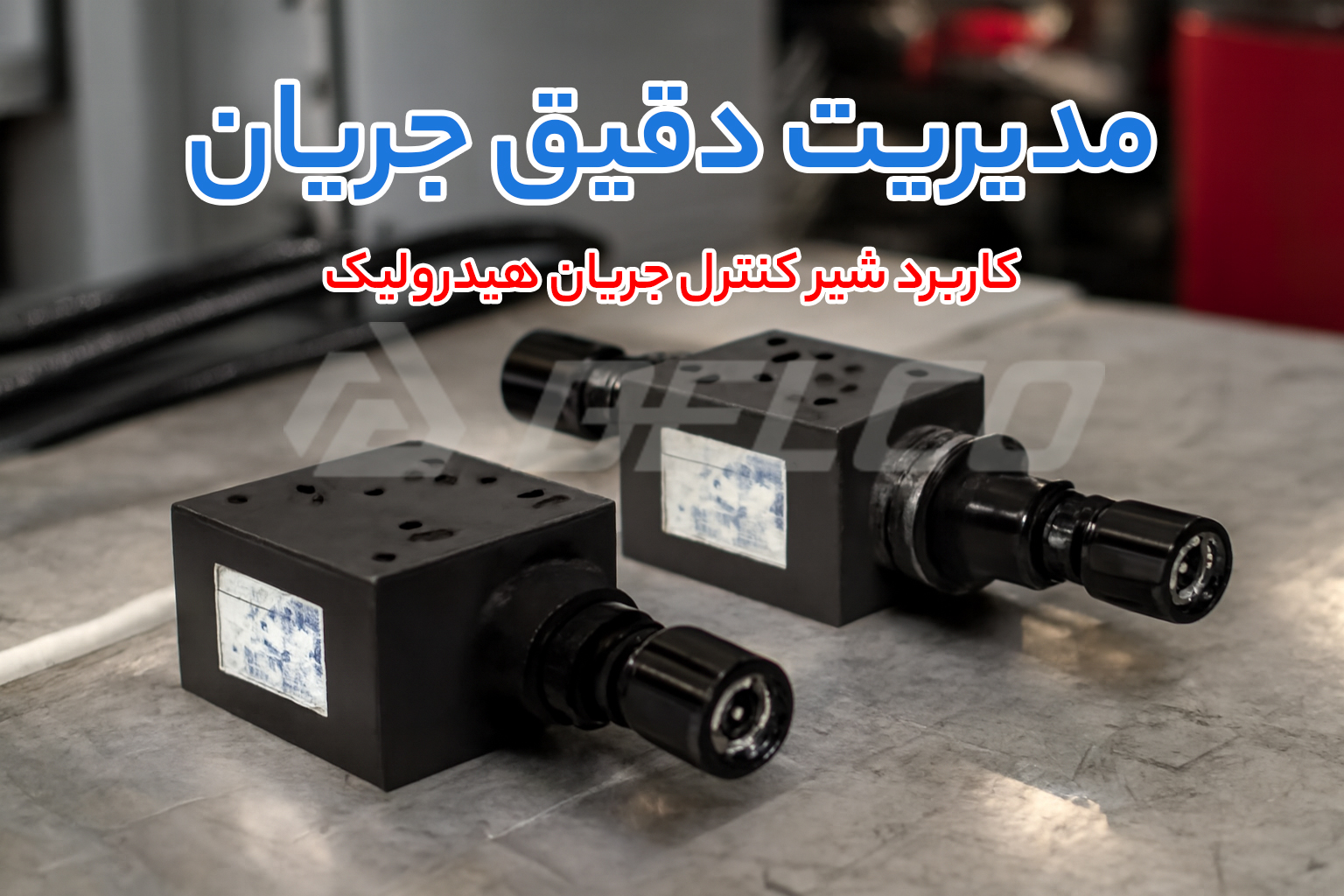

کاربرد شیر کنترل جریان هیدرولیک

شیر کنترل جریان به بهینه‌ سازی عملکرد، جلوگیری از آسیب ناشی از جریان بیش از حد و افزایش ایمنی کمک می‌کنند. به طور کلی، شیرهای کنترل جریان هیدرولیک در هر صنعتی که نیاز به کنترل دقیق و بهینه جریان سیالات هیدرولیک داشته باشد، کاربرد دارند. شیرهای کنترل جریان هیدرولیک در صنایع مختلف و برنامه‌های متنوعی استفاده می‌شوند، از جمله:

صنایع ماشین‌ سازی

از شیرهای کنترل جریان هیدرولیک در ماشین‌آلات و تجهیزات صنعتی برای کنترل حرکت و سرعت اجزا هیدرولیک استفاده می‌شوند.

اتوماسیون صنعتی

از شیرهای کنترل جریان هیدرولیک در سیستم‌های اتوماسیون صنعتی برای کنترل حرکت دقیق و تنظیم جریان سیال استفاده می‌شوند.

صنایع نفت و گاز

از شیر کنترل جریان هیدرولیک در تجهیزات نفتی و گازی برای کنترل جریان سیالات هیدرولیک استفاده می‌شوند.

صنایع خودروسازی

از شیرهای کنترل جریان هیدرولیک در تجهیزات هیدرولیک خودروها برای کنترل جریان سیالات و حرکت اجزا استفاده می‌شوند.

صنایع ساختمانی

از شیرهای کنترل جریان هیدرولیک در ماشین‌آلات سنگین و تجهیزات ساختمانی برای کنترل حرکت و فشار هیدرولیک استفاده می‌شوند.

صنایع کشاورزی

در ماشین‌آلات کشاورزی برای کنترل جریان سیالات و حرکت اجزا هیدرولیک استفاده می‌شوند.

راهنمای نصب و نگهداری شیر کنترل جریان هیدرولیک

برای نصب و نگهداری شیر فلوکنترل هیدرولیک مانند سایر شیرهای کنترلی باید اقداماتی انجام گیرد. برخی از این عملیات برای راه اندازی و کنترل شیر کنترل جریان هیدرولیک عبارت است از:

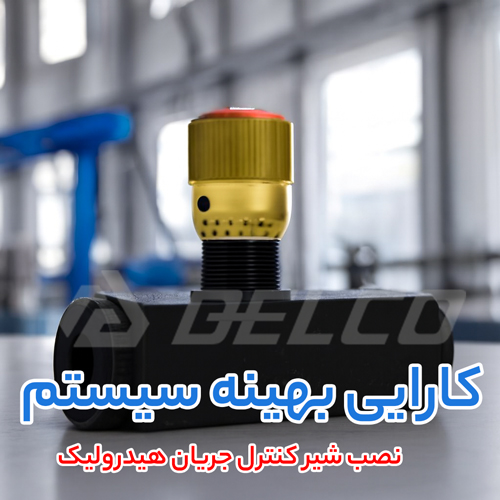

راهنمای نصب شیر کنترل جریان هیدرولیک

• آماده‌سازی: ابتدا محل نصب شیر را تمیز کرده و اطمینان حاصل کنید که سیستم هیدرولیک خاموش است.
• اتصالات: شیر را به صورت مناسب در سیستم هیدرولیک نصب کنید و اتصالات را با دقت و صحیح محکم کنید.
• تنظیمات اولیه: پیش از راه‌اندازی، تنظیمات اولیه شیر را بررسی کنید و اطمینان حاصل کنید که همه چیز به درستی تنظیم شده است.

نحوه نگهداری شیر کنترل جریان هیدرولیک

• بررسی منظم: برای اطمینان از عملکرد بهینه، شیر را به صورت منظم بررسی کنید و از هر گونه خرابی یا نقص احتمالی آگاه شوید.
• تمیزی: سطوح خارجی شیر را به صورت دوره‌ای تمیز کنید تا از کثیفی و ذرات معلق جلوگیری شود.
• تعویض قطعات فرسوده: در صورت نیاز، قطعات فرسوده یا آسیب دیده را تعویض کنید تا عمر مفید شیر افزایش یابد.
• تعیین بازه‌های تعمیر و نگهداری: برنامه‌ریزی منظم برای تعمیرات پیشگیرانه و نگهداری دوره‌ای شیر را تعیین کنید تا از عملکرد بهتر و بلندمدت شیر اطمینان حاصل شود.

با رعایت این مراحل نصب و نگهداری، می‌توانید از عملکرد بهینه و طول عمر بلند شیر کنترل جریان خطی ولومی خود لذت ببرید.

قیمت شیر کنترل جریان هیدرولیک و عوامل مؤثر بر قیمت

قیمت شیر کنترل جریان هیدرولیک تحت تأثیر چندین عامل مختلف قرار دارد. اولین عامل، نوع شیر است که می‌تواند شامل شیرهای جریان ثابت، متغیر یا جبران‌ دار باشد. شیرهای جبران‌دار و پیچیده‌تر معمولاً قیمت بالاتری دارند. دومین عامل مهم، کیفیت ساخت است؛ شیرهایی با مواد کیفیت بالا مانند فولاد ضدزنگ و پوشش‌ های مقاوم به خوردگی، هزینه بیشتری دارند. همچنین، برند سازنده، تأثیر زیادی بر قیمت دارد؛ برندهای معتبر معمولاً محصولاتی با قیمت بالاتر ولی کیفیت و پایداری بیشتر ارائه می‌دهند. ویژگی‌ های فنی مانند قابلیت تنظیم دقیق جریان، فشار و جریان متغیر نیز بر قیمت تأثیرگذار هستند. در نهایت، شرایط بازار و نوسانات ارز می‌توانند باعث تغییرات در قیمت این شیرها شوند. برای خرید شیر کنترل جریان مناسب، توجه به نیاز سیستم و مقایسه قیمت‌ها ضروری است تا بهترین انتخاب را با هزینه بهینه داشته باشید.
