شیر برقی هیدرولیک کنترل جهت پارکر

شیر هیدرولیک کنترل جهت پارکر یک جزء کلیدی در سیستم های هیدرولیک هستند که جهت جریان سیال را در داخل سیستم کنترل می کنند. پارکر طیف گسترده ای از شیرهای کنترل جهت را برای کاربردهای مختلف، چه در محیط های موبایل و چه در محیط های صنعتی، ارائه می دهد. در اینجا یک مرور کلی از پیشنهادات آنها است:



فروش شیر برقی هیدرولیک کنترل جهت Parker

شیر هیدرولیک پارکر (Parker) یکی از با کیفیت ترین شیرهای هیدرولیک است که در صنعت به وفور از آن استفاده می شود. شیر هیدرولیک کنترل جهت پارکر دارای مدل های D1VW, D111VW, D3W, D81VW, D41VW می باشد. که بر مبنای فرمانی که قرار است برای شیر در نظر گرفته شوند امکان دارد هر یک از آن ها استفاده شوند. در ادامه مشخصات و ویژگی های انواع شیر کنترل جهت پارکر ارائه خواهد شد.

انواع شیر کنترل جهت هیدرولیک پارکر

شیر هیدرولیک کنترل جهت پارکر دارای مدل های D1VW, D111VW, D3W, D81VW, D41VW می باشد. که بر مبنای فرمانی که قرار است برای شیر در نظر گرفته شوند امکان دارد هر یک از آن ها استفاده شوند. سیل عموم این شیرها نیتریل (NBR) بوده و فشار قابل تحمل آن ها نیز 350 بار می باشد. ضمن اینکه دبی عبوری از شیر D1VW تا 80 لیتر بر دقیقه است. اما شیرهای دیگر ظرفیت عبور دبی بیشتری را دارند و به صورت وسط باز، وسط بسته، وسط صندلی و بای پس امکان استفاده در مدار از این شیرها وجود دارد.



شیر هیدرولیک کنترل جهت پارکر D1VW

برای مدل های خاص مانند سری D1VW:

ویژگی های برجسته شیر کنترل جهت پارکر D1VW

شیرهای کنترل جهتی پارکر D1VW شیرهای هیدرولیکی با کارایی بالا و مستقیم هستند.

طراحی: آنها دارای طراحی آرمیچر مرطوب هستند و در پیکربندی‌های 2 یا 3 موقعیت هستند.

الگوی نصب: شیر D1VW با الگوی نصب D03 (NG6) مطابقت دارد.

گزینه های ولتاژ شیر برقی: 15 گزینه ولتاژ شیر برقی شامل ولتاژهای DC، DC یکسو شده و ولتاژ AC واقعی وجود دارد.

گزینه های پایان: از بین 9 گزینه پایانی اصلی، از جمله DIN، Deutsch، جعبه مجرا با سیم، و جعبه مجرا با سیم پیچ های پلاگین، را انتخاب کنید.



عملکرد و مشخصات شیر کنترل جهت پارکر D1VW

ظرفیت جریان: سری D1VW محدودیت های عملکردی بالایی را تا 80 لیتر در دقیقه فراهم می کند.

درجه بندی فشار: حداکثر قابلیت فشار 350 بار است.

بهره وری انرژی: این شیرها به دلیل عبور جریان بهینه، تلفات انرژی پایینی را ارائه می دهند.

کاربردها: معمولاً در کاربردهای مرتبط با ایمنی که در آن کنترل دقیق حیاتی است استفاده می شود.



مشخصات فنی شیر کنترل جهت پارکر D81VW

شیرهای کنترل جهت Parker D81VW 5 محفظه ای، شیرهای کنترل شونده به صورت پایلوت هستند.

طراحی: آنها دارای طراحی آرمیچر مرطوب هستند و در پیکربندی های 2 یا 3 موقعیت قرار دارند.
الگوی نصب: شیر D81VW با الگوهای نصب D08 (NFPA)، CETOP 8 و DIN NG25 مطابقت دارد.
حداکثر فشار عملیاتی: تا 5000 PSI.
حداکثر سرعت جریان: 160 GPM (گالن در دقیقه).
مشخصات سیم پیچ رعایت شده: حذف (شیر استاندارد).
آپشن شیر برقی: وات کم.
موقعیت اسپول: شیر برقی دوگانه، 3 حالته، فنر وسط.
کد اسپول: 004 (4 طرفه، 3 موقعیت؛ پورت P مسدود شده است).
جنس بدنه: آهن خاکستری.
ولتاژ منبع تغذیه: 120/60 - 110/50 VAC.
محل های ورودی / تخلیه پایلوت: پیلوت داخلی، تخلیه خارجی.
مواد سیل مکانیکی: نیتریل.

عملکرد و مشخصات شیر کنترل جهت پارکر D81VW

ظرفیت جریان: تا 160 گال در دقیقه.
حداقل دمای عملیاتی: -4 درجه فارنهایت.
حداکثر دمای عملیاتی: +140 درجه فارنهایت.
نوع فعال سازی: فشار هیدرولیک.
نوع اتصال متر خروجی: DIN با دوشاخه.
نوع سوپاپ: شیر کنترل جهتی که به صورت پایلوت کار می کند.

هشدار ایمنی شیر کنترل جهت پارکر D81VW

هنگام کار با سیستم های هیدرولیک و شیرها همیشه دستورالعمل های ایمنی را رعایت کنید.

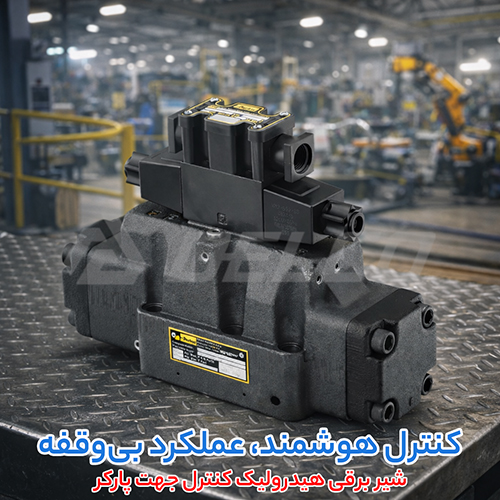

مشخصات فنی شیر کنترل جهت پارکر D41VW

شیرهای کنترل جهت پارکر D41VW توسط یک شیر D1VW هدایت می شوند.

طراحی: با کنترل موقعیت قابل سفارش هستند.
الگوی نصب: شیر D41VW با الگوهای نصب D07 (NFPA) و CETOP 7 مطابقت دارد.



امکانات شیر کنترل جهت D41VW

طراحی جهانی: در سراسر جهان در دسترس است.
پیچ های نصب در زیر خط مرکزی اسپول: اتصال اسپول را به حداقل می رساند.
سبک پنج محفظه: کاهش فشار در لوله ها، افزایش طول عمر شیر.
درجه بندی فشار و جریان بالا: گزینه های عملکردی افزایش یافته در یک شیر فشرده.



عملکرد مشخصات جزئی شیر کنترل جهت D41VW

ظرفیت جریان: تا 80 لیتر در دقیقه (بسته به اسپول).
درجه بندی فشار: حداکثر فشار کاری 350 بار.
مواد سیل مکانیکی: نیتریل (SK-D41VW-N-91) یا فلوئوروکربن (SK-D41VW-V-91).
گزینه های اسپولی:
اسپول های 3 موقعیت: افست فنر در موقعیت "0" در موقعیت "a" یا "b" کار می کند.
اسپول های 2 موقعیت: بدون موقعیت مرکزی یا افست.
مکان های ورودی / تخلیه پایلوت
پیلوت داخلی با درین داخلی (کد 2).
پیلوت خارجی با درین داخلی (کد 5).

نکته ایمنی شیر کنترل جهت D41VW

حداقل فشار پیلوت باید برای تمام شرایط عملکرد شیر جهت اطمینان حاصل شود.
اسپول هایی با اتصال P به T در موقعیت قطع برق نیاز به منبع فشار خارجی (ورودی خارجی) یا یک شیر چک یکپارچه دارند.



مشخصات فنی شیر کنترل جهت پارکر D3W

شیرهای کنترل جهتی پارکر D3W شیرهایی هستند که مستقیماً کار می کنند.

طراحی: آنها دارای طراحی آرمیچر مرطوب هستند و در پیکربندی های 2 یا 3 موقعیت قرار دارند.
الگوی نصب: شیر D3W با الگوی نصب NG10 (CETOP 05/NFPA D05) مطابقت دارد.
ظرفیت جریان: حداکثر 150 لیتر در دقیقه.
حداکثر فشار: 350 بار.
بهره وری انرژی: تلفات انرژی کم به دلیل عبور جریان بهینه.
ویژگی‌ها: شیفت نرم در دسترس، 16 قرقره شامل تناسبی، مهار نوسان DC و سه گزینه اتصال الکتریکی



زمان پاسخ (اندازه گیری شده در 172 بار و 75 LPM)

AC Energize: 21 ms
AC De-energize: 35 ms
DC Energize: 110 ms
DC De-energize: 85 ms



مواد استفاده شده در سیل مکانیکی

نیتریل (D) یا فلوئوروکربن (J).



نمادهای شماتیک شیر

اسپولهای های موجود شامل شیر برقی تکی، شیر برقی دوتایی و پیکربندی detent می باشد.
اسپول ها دارای گزینه های متقاطع مختلف (بسته یا باز) هستند.
کویل های اصلاح شده برای کاربردهای AC با جریان بالا در دسترس است.



مشخصات فنی شیر هیدرولیک کنترل جهت پارکر D111VW

طراحی افت فشار کم: عملکرد کارآمد را تضمین می کند.
اسپول های سخت شده: طول عمر و دوام طولانی را فراهم می کند.
تنوع گسترده ولتاژها و گزینه های اتصال الکتریکی: پیکربندی مناسب را برای برنامه خود انتخاب کنید.
قابلیت ضد انفجار: مناسب برای محیط های خطرناک.
حذف سیم پیچ: برای برداشتن سیم پیچ نیازی به ابزار نیست.



منحنی های عملکرد شیر هیدرولیک کنترل جهت پارکر D111VW

نمودار منحنی جریان منحنی های جریان در مقابل افت فشار را برای همه انواع اسپول نشان می دهد.
اعداد منحنی مربوطه برای هر نوع اسپول ، موقعیت عملیاتی و جهت جریان ارائه شده است.
تمام منحنی های مشخصه با روغن هیدرولیک (HLP46) در دمای 50 درجه سانتی گراد اندازه گیری می شوند.



انواع اسپول شیر هیدرولیک کنترل جهت پارکر D111VW

اسپول های 3 حالته (افست فنر در موقعیت "0"، در موقعیت "a" یا "b" کار می کند).
اسپول های 2 حالته (بدون موقعیت مرکزی یا افست).
اسپول های نگهدارنده (که در موقعیت "الف" یا "ب" کار می کنند).
اسپول هایی با ویژگی های مختلف برای کاربردهای خاص.



گزینه های ورودی / تخلیه پایلوت شیر هیدرولیک کنترل جهت پارکر D111VW

از میان پایلوت داخلی با تخلیه خارجی یا پایلوت خارجی با تخلیه داخلی انتخاب کنید.
توجه داشته باشید که اسپول هایی با اتصال P به T در موقعیت قطع شده نیاز به منبع فشار خارجی (ورودی خارجی) دارند.



گزینه های سیل مکانیکی شیر هیدرولیک کنترل جهت پارکر D111VW

سیل مکانیکی نیتریل (NBR) یا فلوئوروکربن (FPM).

گزینه های ولتاژ شیر برقی

ولتاژ ورودی: 24 VDC.

آپشن شیر برقی: استاندارد (بدون لغو دستی).



سایر شیرهای برقی پارکر

پارکر شیرهای برقی دیگری نیز دارد که در صنعت هیدرولیک و پنوماتیک به وفور از آنها استفاده می شود. برخی از آن ها عبارت است از:



شیرهای صندلی و اسپولی صنعتی

این شیرها در پیکربندی های هیدرولیکی یا دستی در دسترس هستند، ایده آل برای کاربردهای صنعتی



شیر برقی پنوماتیک و شیرهای دستی پارکر

این شیرها که برای سیستم های پنوماتیکی طراحی شده اند، عملکرد قابل اعتمادی را ارائه می دهند و در پیکربندی های مختلف موجود هستند



شیرهای تک بلوک و مقطعی موبایل پارکر

مناسب برای برنامه های موبایل، این شیرها می توانند نرخ جریان بالایی را تحمل کنند و از نظر طراحی قوی هستند



شیر توپی پارکر

برای کاربردها و رسانه های مختلف استفاده می شود، شیرهای توپی پارکر به دلیل دوام و قابلیت اطمینان مربع شناخته شده اند.



سوپاپ کنترل و سوئیچ جریان پارکر

این شیرها در کاربردهای تخصصی مانند معادن، سیستم های سوئیچینگ جریان برای سیستم های تحلیلی، و شیرهای بای پس حرارتی هیدرولیک استفاده می شوند.



قیمت شیر کنترل جهت پارکر

برای استعلام قیمت شیر کنترل جهت پارکر با کارشناسان دلکو صنعت تماس بگیرید.



ردیف	شرح	قیمت (تومان)
1	قیمت شیر کنترل جهت پارکر D1VW	تماس بگیرید
2	قیمت شیر کنترل جهت پارکر D3W	تماس بگیرید
3	قیمت شیر کنترل جهت پارکر D81VW	تماس بگیرید
4	قیمت شیر کنترل جهت پارکرD41VW	تماس بگیرید
5	قیمت شیر کنترل جهت پارکرD111VW	تماس بگیرید
