شیر برقی هیدرولیک کنترل جهت آتوس

شیر کنترل جهت برقی آتوس ایتالیا یکی از با کیفیت ترین شیرهای هیدرولیک می باشد. کیفیت بالای ساخت و دارا بودن استانداردهای مکانیکی باعث استفاده از شیرهای Atos در ماشین‌آلات و صنایع مختلف شده است. برای مشاوره، بررسی کاتالوگ و خرید سلونوئید ولو آتوس با کارشناسان دلکو صنعت تماس بگیرید.

فرش شیر برقی هیدرولیک کنترل جهت Atos

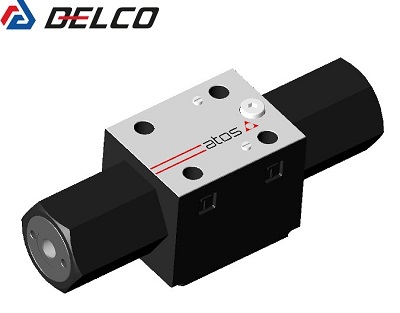

شیر هیدرولیک برقی آتوس Atos به‌ صورت بلوکی (منیفولدی) در سیستم هیدرولیک نصب می‌شوند. این شیر کنترل جهت هیدرولیک با تغییر مسیر سیال، فرمان هیدرولیک را به عملگرهای مختلف (اکچویتور هیدرولیک) صادر می‌ کنند. شرکت ایتالیایی آتوس شیرهای سلونوئیدی خود را در سایزهای مختلف برای عبور دبی‌های مختلف تولید کرده‌ است. کیفیت بالای ساخت و دارا بودن استانداردهای مکانیکی باعث استفاده از شیرهای Atos در ماشین‌آلات و صنایع مختلف شده است.

انواع شیر برقی کنترل جهت آتوس

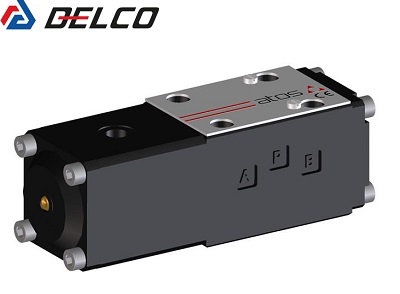

شیر برقی آتوس شامل شیرهای روشن و خاموش، شیرهای دایرکشنال پروپرشنال، شیر کنترل جهت معمولی دارای دو یا سه حالت هستند. مهمترین شیرهای کنترل جهت آتوس ایتالیا شیر کنترل جهت DH، DK و DPH هستند. شیر برقی آتوس DH شیر کنترل جهت برقی اسپولی است و تا فشار 350 بار و دبی 60 لیتر بر دقیقه را تحمل می کند. همچنین انی شیر دارای فرمان های مختلف و جهت ارایی متفاوت هستند. مدل DHI هم برای برق AC استفاده می شود و هم برای DC و مدل های DHU و DHO فقط برای برق DC استفده می شوند.

شیر برقی آتوس DK یک شیر کنترل جهت برقی اسپولی است که تا فشار 315 با و دبی 100 لیتر بر دقیقه استفاده می شود. این شیر دارای فرمان های مختلف و کارایی های مختلف است. مدل DKI برای برای برق DC و AC استفاده می شود در حالی که مدل های DKU و DKO فقط برای برق DC قابل استفاده هستند.

شیر برقی آتوس DPH یک شیر کنترل جهت برقی است که از یک شیر سایز 1/4 اینچ برای تغییر موضع اسپول و یک بدنه که اسپول در آن تعبیه شده است، تشکیل شده است. دبی اصلی از بدنه می گذرد. این بدنه در سایزهای 1/2 و 3/4 و 1 1/4 اینچ تولید می شود. همچنین این شیرها دارای فرمان های مختلف برای کارایی های مختلف هستند. مدل DPHI برای برق DC و AC استفاده می شود در حالی که مدل های DPHU و DPHO فقط برای برق DC استفاده می شوند.

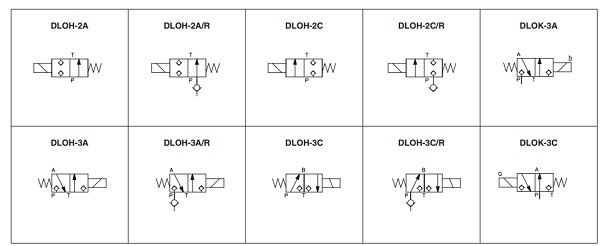

شیر برقی کنترل جهت پاپتی آتوس DLO از مکانیزم پاپت بجای اسپول استفاده می کند. پاپت در شیر برقی کنترل جهت پاپتی آتوس DLO سبب می شود که مقدار نشتی در شیر کاهش یافته و همچنین حداکثر فشار قابل تحمل شیر برقی کنترل جهت پاپتی آتوس  نیز افزایش یابد. شیر برقی کنترل جهت پاپتی آتوس  دارای دو مدل DLOH و DLOK است که مدل DLOH برای دبی 12 لیتر بر دقیقه و شیر برقی کنترل جهت پاپتی آتوس DLOK برای دبی 30 لیتر بر دقیقه استفاده می شود. در شکل زیر فرمان ها مختلف شیر برقی کنترل جهت پاپتی آتوس  به طور کامل نمایش داده شده است.

شیر کنترل جهت روشن و خاموش آتوس

این شیرها دارای گزینه هایی برای اتصالات DIN، AMP، Deutsch  هستند. آنها را می توان به عنوان شیر هیدرولیک بدون نشتی، نشتی کم یا توان کم با اجرای 8/15 وات به کار گرفت. آنها به صورت مکانیکی، هیدرولیکی یا پنوماتیکی قابلیت استفاده دارند.

شیر کنترل جهت پروپرشنال آتوس

این شیرها دارای همپوشانی مثبت بدون مبدل های LVDT هستند و می توانند با یا بدون درایورهای دیجیتال روی برد عرضه شوند. آنها برای کنترل دقیق در پاسخ به سیگنال های الکترونیکی طراحی شده اند.
شیر برقی کنترل جهت آتوس: نرخ جریان برای این شیرها از حداکثر 50 لیتر در دقیقه برای سایز 06 (ISO 4401) تا حداکثر 1000 لیتر در دقیقه برای سایز 32 (ISO 4401) متغیر است. آنها برای کاربردهای صنعتی مختلف که نیاز به عملکرد قوی هیدرولیک دارند مناسب هستند.

شیر برقی دایرکشنال آتوس

سطح نصب: ISO 4401 سایزهای 16، 25، 32.

با محرک هیدرولیک تک یا دوتایی موجود است.

پیکربندی‌های سوپاپ شامل مرکز فنر، بدون فرورفتگی، موقعیت خارجی افست فنر، و موقعیت‌های مرکزی و خارجی است.

مواد سیل استفاده شده در شیر برقی آتوس

NBR (استاندارد)
FKM (گزینه / PE)
HNBR (گزینه /BT)

آپشن های اضافی شیر هیدرولیک آتوس

- /H: چوک های قابل تنظیم برای کنترل زمان جابجایی اسپول اصلی

- /S: تنظیم حرکت اسپول اصلی.

مشخصات ابعادی شیر هیدرولیک کنترل جهت آتوس

ابعاد شیرهای جهت کنترل جهت هیدرولیک Atos بسته به مدل و اندازه خاص متفاوت است. در اینجا یک راهنمای کلی برای ابعاد بر اساس اندازه های رابط استاندارد ISO 4401 آورده شده است:

ISO 4401 اندازه  06: دبی عبوری تا 50 لیتر در دقیقه
ISO 4401 اندازه 10: دبی عبوری تا 160 لیتر در دقیقه
ISO 4401 اندازه 16: دبی عبوری تا 300 لیتر در دقیقه
ISO 4401 اندازه 25: دبی عبوری تا 650 لیتر در دقیقه
ISO 4401 اندازه 32: دبی عبوری تا 1000 لیتر در دقیقه

برای ابعاد دقیق، از جمله طول، عرض، ارتفاع و اندازه پورت، باید به دیتاشیت یا کاتالوگ محصول خاص مراجعه کنید.

مشخصات فین شیر هیدرولیک کنترل جهت آتوس DHE

شیر هیدرولیک Atos DHE یک شیر کنترل جهت برقی مستقیم و با کارایی بالا است. در اینجا برخی از داده های فنی برای سری DHE آمده است:

• سطح نصب: ISO 4401 اندازه 06.
• حداکثر جریان: حداکثر 80 لیتر در دقیقه.
• حداکثر فشار: 350 بار

تنظیمات سوپاپ و حالت های شیر کنترل جهت آتوس DHE

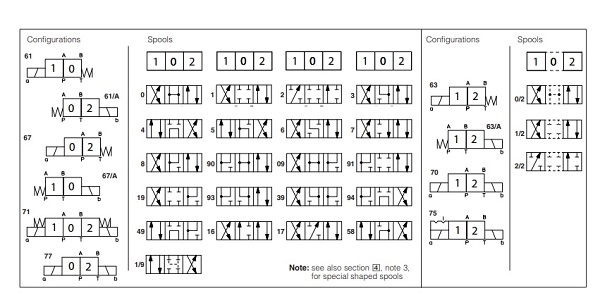

• شیر کنترل جهت آتوس DHE 61: شیر برقی تک، مرکز به علاوه موقعیت خارجی، مرکز فنر.
• شیر کنترل جهت آتوس DHE 63: شیر برقی تک، 2 موقعیت خارجی، افست فنر.
• شیر کنترل جهت آتوس DHE 67: شیر برقی تک، موقعیت مرکزی به علاوه خارجی، افست فنر.
• شیر کنترل جهت آتوس DHE 70: شیر برقی دوبل، 2 حالت خارجی، بدون فنر.
• شیر کنترل جهت آتوس DHE 71: شیر برقی دوگانه، 3 موقعیت، فنر وسط.
• شیر کنترل جهت آتوس DHE 75: شیر برقی دوتایی، 2 حالت خارجی، با دتنت.

انواع اسپول: طیف گسترده ای از اسپول های قابل تعویض.

آپشن های مربوط به سیل های مکانیکی موجود

• سیل مکانیکی NBR (استاندارد)
• سیل مکانیکی FKM (گزینه/PE)
• سیل مکانیکی HNBR (/ گزینه BT)

کد ولتاژ: مخصوص منبع تغذیه AC یا DC.

کویل: کویل قابل تعویض، به راحتی بدون ابزار قابل تعویض است.

حفاظت: کویل های استاندارد با حفاظت IP67.

کانکتورها: گزینه ها عبارتند از AMP Junior Timer، Deutsch یا اتصالات سیم لید.

مشخصات فنی شیر هیدرولیک کنترل جهت آتوس DK

• سطح نصب: ISO 4401 اندازه 10.
• حداکثر جریان: حداکثر 150 لیتر در دقیقه.
• حداکثر فشار: 350 بار

تنظیمات سوپاپ و حالت های شیر کنترل جهت آتوس DK

• شیر هیدرولیک کنترل جهت آتوس DK 61: شیر برقی تک، مرکز به علاوه موقعیت خارجی، مرکز فنر.
• شیر هیدرولیک کنترل جهت آتوس DK 63: شیر برقی تک، 2 موقعیت خارجی، افست فنر.
• شیر هیدرولیک کنترل جهت آتوس DK 67: شیر برقی تک، موقعیت مرکزی به علاوه خارجی، افست فنر.
• شیر هیدرولیک کنترل جهت آتوس DK 70: شیر برقی دوبل، 2 حالت خارجی، بدون فنر.
• شیر هیدرولیک کنترل جهت آتوس DK 71: شیر برقی دوگانه، 3 موقعیت، فنر وسط.
• شیر هیدرولیک کنترل جهت آتوس DK 75: شیر برقی دوتایی، 2 حالت خارجی، با دتنت.

آپشن های موجود برای سیل های مکانیکی

• سیل مکانیکی NBR (استاندارد)
• سیل مکانیکی FKM (گزینه/PE)
• سیل مکانیکی HNBR (/ گزینه BT)

کد ولتاژ: مخصوص منبع تغذیه AC یا DC.

کویل: کویل قابل تعویض، به راحتی بدون ابزار قابل تعویض است.

حفاظت: کویل های استاندارد با حفاظت IP65، کویل های اختیاری با IP67.

کانکتورها: گزینه ها عبارتند از AMP Junior Timer، Deutsch یا اتصالات سیم لید.

مشخصات فنی شیر دایرکشنال آتوس سری DP

سطح نصب: ISO 4401 اندازه های 06، 10، 16، و 25

حداکثر جریان عبوری شیر کنترل جهت آتوس DP

شیر دایرکشنال آتوس DP-2: اندازه 16، حداکثر 300 لیتر در دقیقه مربع.
شیر دایرکشنال آتوس DP-4: اندازه 25، تا 700 لیتر در دقیقه مربع.

حداکثر فشار: 350 بار برای DP-2 و DP-4

تنظیمات سوپاپ: با انواع محرک مکانیکی، اهرمی یا بادامکی موجود است.

سیل های مکانیکی: استاندارد NBR، با گزینه هایی برای FKM (PE) یا HNBR (BT).

قیمت شیر کنترل جهت آتوس

برای اطلاع از قیمت شیر کنترل جهت آتوس با کارشناسان دلکو صنعت تماس بگیرید.
