هیدروموتور پیستونی رکسروت A10VM
هیدروموتور پیستونی محوری رکسروت A10VM و A10VE ساخت کشور آلمان یکی از با کیفیت ترین موتورهای هیدرولیک است. این هیدروموتور پیستونی محوری دارای صفحه سواش پلیت بوده و می تواند به صورت دبی متغیر مقدار جریان عبوری را در نظر گرفته و بر مبنای آن گشتاور و دور خروجی مورد نیاز سیستم هیدرولیک را ارائه دهد. مقدار جابجایی حجمی هیدروموتور پیستونی محوری رکسروت A10VM و A10VE 28 الی 58 سی سی بر دور بوده و بیشترین سرعت جرخش آن 5400 دور بر دقیقه می باشد. این هیدروموتور دارای قیمت بسیار مناسبی بوده و در سایر مدارهای باز و بسته هیدرولیک امکان استفاده از آن وجود دارد.
تحویل اکسپرس
خدمات آموزشی
کیفیت بالا
مشاوره فنی
هیدروموتور پیستونی محوری دبی متغیر A10VM چرخش هیدرواستاتیک را به چرخش مکانیکی تبدیل می کند. برای سیستم های موبایل و ثابت طراحی شده است. برای مشاوره رایگان، بررسی کاتالوگ و خرید هیدروموتور پیستونی محوری رکسروت A10VM و A10VE با کارشناسان دلکو صنعت تماس بگیرید.
فروش هیدروموتور پیستونی رکسروت A10VM
هیدروموتور پیستونی رکسروت A10VE. A10VM/A10VE یک موتور هیدرولیک دبی متغیر با چرخش پیستونی محوری است که طراحی این هیدروموتور به صورت سواش پلیت بوده و برای درایوهای هیدرواستاتیک در مدارهای باز و بسته مورد استفاده قرار می گیرد. برای واحدهای پیستونی محوری با طرح سواش پلیت، پیستون ها به صورت محوری با توجه به محور محرک پیستون ها باری را روی صفحه سواش پلیت قرار می دهند و گشتاور را بسته به فشار و زاویه چرخش از طریق سیلندر به شفت محرک سیلندر و محور محرک با یکدیگر قفل شده اند، انتقال می دهند. انواع هیدروموتور پیستونی رکسروت A10VM قابل ارائه در دلکو صنعت عبارت است از:
- هیدروموتور پیستونی رکسروت A10VM28
- هیدروموتور پیستونی رکسروت A10VM45
- هیدروموتور پیستونی رکسروت A10VM63
- هیدروموتور پیستونی رکسروت A10VM85
- هیدروموتور پیستونی رکسروت A10VE28
- هیدروموتور پیستونی رکسروت A10VE45
- هیدروموتور پیستونی رکسروت A10VE63
- هیدروموتور پیستونی رکسروت A10VE85
مشخصات فنی هیدروموتور پییستونی محوری رکسروت A10VM
برخی از مشخصات فنی قیمت هیدروموتور پییستونی محوری رکسروت A10VM در جدول زیر آورده شده است.
| سایز | 28 | 45 | 63 | 85 |
| جابجایی حجمی (سی سی بر دور) | 28 | 45 | 62 | 87 |
| بیشترین سرعت چرخش INT (دور بر دقیقه) | 4700 | 4000 | 3300 | 3100 |
| بیشترین سرعت چرخش CONT (دور بر دقیقه) | 5400 | 4600 | 3900 | 3560 |
| جریان داخلی (لیتر بر دقیقه) | 131.6 | 180 | 205 | 270 |
| گشتاور ماکزیمم (نیوتن متر) | 125 | 200 | 275 | 387 |
| حجم محفظه (لیتر) | 0.6 | 0.7 | 0.8 | 1 |
| وزن تقریبی (کیلوگرم) | 14 | 18 | 26 | 34 |

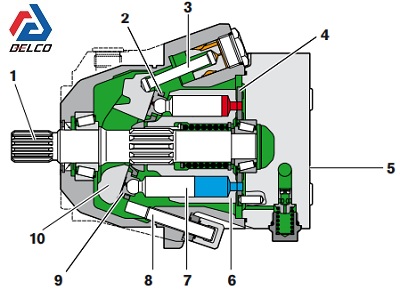

اجزای داخلی هیدروموتور پییستونی محوری رکسروت A10VM
| ردیف | شرح قطعه |
| 1 | محور محرک |
| 2 | صفحه نگهدارنده |
| 3 | کورس پیستون |
| 4 | صفحه کنترل |
| 5 | صفحه پورت |
| 6 | سیلندر |
| 7 | پیستون |
| 8 | محدودیت Vg |
| 9 | پد اسلیپر |
| 10 | سواش پلیت |
نحوه عملکرد هیدروموتور پیستونی رکسروت A10VM
موتور هیدرولیک انرژی هیدرواستاتیک را به انرژی مکانیکی تبدیل می کند. سیال هیدرولیک از طریق صفحه پورت (5) و صفحه کنترل (4) به سوراخ های سیلندر هدایت می شود. پیستون ها (7) در سوراخ های سیلندر باعث ایجاد یک کورس می شوند. فشار روی پیستون باعث می شود آن را به سمت پایین روی صفحه سواش پلیت بچرخاند و سیلندر (6) را با خود حرکت می دهد. سیلندر با محور محرک (1) می چرخد که باعث تولید گشتاور خروجی می شود. گشتاور خروجی با اختلاف فشار بین صفحه و سیلندر افزایش می یابد. کناره های پرفشار و کم فشار و افزایش جابجایی. باعث ایجاد سرعت خروجی در موتور می شوند که این سرعت متناسب با جریان داخلی هیدروموتور بوده و با جابجایی هیدروموتور نسبت عکس دارد. یعنی به میزانی که حجم هیدروموتور رکسروت افزایش یابد مقدار دور خروجی نیز کاهش یافته و توان هیدروموتور پیستونی رکسروت A10VM افزایش می یابد.
کنترل هیدروموتور پیستونی رکسروت A10VM
زاویه چرخش صفحه سواش پلیت (10) از حداکثر تا مقادیر کم قابل تغییر است. حداقل زاویه (کنترل دو نقطه ای HZ، EZ یا DG). کنترل زاویه چرخش صفحه حرکتی پیستون و در نتیجه جابجایی را تغییر می دهد.
زاویه چرخش به صورت هیدرولیکی توسط کوش پیستون (3) کنترل می شود. افزایش زاویه چرخش منجر به افزایش جابجایی و گشتاور ویژهی در هیدروموتور پیستونی رکسروت A10VM می شود. کاهش زاویه چرخش منجر به کاهش متناظر این مقادیر می شود. سرعت خروجی به جریان ورودی و جابجایی آن بستگی دارد.

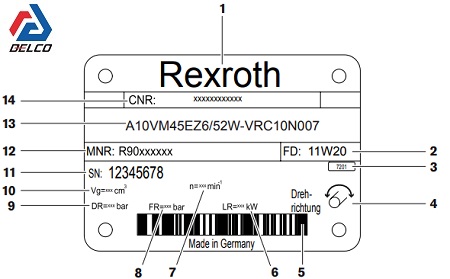

کد فنی هیدروموتور پیستونی رکسروت A10VM
| ردیف | شرح کد فنی |
| 1 | تولید کننده |
| 2 | تاریخ تولید |
| 3 | تعیین کارخانه داخلی |
| 4 | جهت چرخش (نگاه به محور محرک) - اینجا: دو جهته |
| 5 | بارکد |
| 6 | تنظیم قدرت (اختیاری) |
| 7 | سرعت |
| 8 | تنظیم جریان (اختیاری) |
| 9 | تنظیم کنترل کننده فشار (اختیاری) |
| 10 | حداقل جابجایی |
| 11 | شماره سریال |
| 12 | شماره مواد پیستون محوری |
| 13 | کد سفارش |
| 14 | شماره مواد مشتری |
قیمت هیدروموتور پییستونی محوری رکسروت A10VM
برای استعلام قیمت هیدروموتور پییستونی محوری رکسروت A10VM با کارشناسان دلکو صنعت تماس بگیرید.
| ردیف | شرح | قیمت (تومان) |
| 1 | قیمت هیدروموتور پیستونی رکسروت A10VM28 | تماس بگیرید |
| 2 | قیمت هیدروموتور پیستونی رکسروت A10VM45 | تماس بگیرید |
| 3 | قیمت هیدروموتور پیستونی رکسروت A10VM63 | تماس بگیرید |
| 4 | قیمت هیدروموتور پیستونی رکسروت A10VM85 | تماس بگیرید |
| 5 | قیمت هیدروموتور پیستونی رکسروت A10VE28 | تماس بگیرید |
| 6 | قیمت هیدروموتور پیستونی رکسروت A10VE45 | تماس بگیرید |
| 7 | قیمت هیدروموتور پیستونی رکسروت A10VE63 | تماس بگیرید |
| 8 | قیمت هیدروموتور پیستونی رکسروت A10VE85 | تماس بگیرید |
مشحصات محصول در حال بروز رسانی است.
