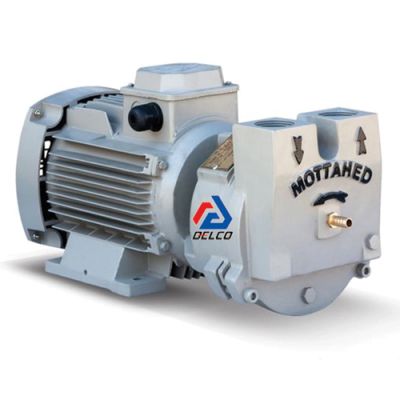

پمپ وکیوم آبی، که به پمپ رینگ مایع یا پمپ خلاء رینگ آب نیز معروف است، نوعی پمپ جابجایی مثبت است که از آب به عنوان سیال عامل برای ایجاد خلا استفاده می کند. برای انتخاب و بدست آوردن اطلاعات بیشتر در مورد پمپ وکیوم آبی مطالعه کاتالوگ پمپ وکیوم آبی بسیار مهم و ضروری است. برای مشاوره و خرید پمپ وکیوم آبی با کارشناسان گروه صنعتی دلکو تماس بگیرید.
پمپ وکیوم آبی، یک دستگاه است که برای ایجاد فشار خلاء یا حذف گاز و بخارات از یک محیط، مورد استفاده قرار میگیرد. پمپ وکیوم آبی که در دسته پمپ وکیوم قرار دارد، برای ایجاد خلاء استفاده میکند. پمپ وکیوم رینگ آب، با عملکرد ساده و بدون تماس مستقیم با گاز، به خوبی برای انتقال بخارات، گاز مختلف و حتی گاز آلاینده مناسب است. این پمپ میتواند در حالت تک مرحله ای و دو مرحله ای به کار رود و در برخی موارد، کاربردی مشابه با کمپرسور دارد.
پمپ وکیوم آبی دارای ساختار تک یا دو پروانه است، در صنایع سنگین عملکرد دو مرحلهای دارد. این پمپ با قابلیت کوپله شدن به صورت مستقیم یا غیرمستقیم و اجزای اصلی شامل پروانه، شفت، سیلندر، هوزینگ و کلکتور است. مشخصات فنی آن برای انتخاب و نصب بهینه در هر کاربری بسیار اهمیت دارد.
عملکرد فوقالعاده در انتقال گاز
پمپ وکیوم آبی برخوردار از عملکرد بسیار کارآمد در انتقال گاز با توانایی مکش بالا است.
ظرفیت و نرخ جریان حجمی بالا
این نوع پمپ دارای ظرفیت مکش و نرخ جریان حجمی بالایی است که آن را به یک گزینه مناسب در برخی از فرآیند صنعتی تبدیل کرده است.
مقاومت در برابر خوردگی
با استفاده از آب به عنوان مایع در گردش، پمپ مقاومت خوبی در برابر خوردگی دارد و به راحتی با مواد مختلف سازگار است.
طراحی ساده ولی مقاوم
طراحی ساده این پمپ باعث سهولت در نصب و استفاده میشود و همچنین با مواد مقاوم به خوبی ساخته شده است.
دمای کاری پایین و قابل کنترل
به دلیل فرآیند تراکم ایزوترمال، دمای کاری پمپ خلاء رینگ مایع قابل کنترل بوده و پایدار است.
مناسب برای انتقال گاز و محیط انفجاری
به دلیل طراحی خاص و وجود مایع درزگیر، این پمپ مناسب برای انتقال گاز و حتی محیط انفجاری میباشد.
مایع درزگیر گرمای تراکم را از بین میبرد
این مایع به جریان گرفته شده از تراکم گاز میکاهد و گرمای تولید شده در این فرآیند را از بین میبرد.
مکانیسم تخلیه مایع
قبل از شروع کار پمپ و به طور پیوسته در طول عملکرد، تخلیه مایع صورت میگیرد تا از بین بردن گرما و جایگزینی این مایع استفاده شود. به طور کلی، پمپ وکیوم آبی با ویژگی متنوع و عملکرد مطلوب، در بسیاری از صنایع به عنوان یک ابزار اساسی برای ایجاد فشار خلاء و انتقال گاز مورد استفاده قرار میگیرد.
این نوع پمپ دارای یک پروانه و یک مرحله هستند. آب به عنوان مایع کاری استفاده می شود و با چرخش پروانه در داخل پمپ، حلقه ای از آب ایجاد می شود که فشار وکیوم را تولید می کند.
پمپ وکیوم آبی تک مرحله برای ایجاد فشار وکیوم متوسط مناسب هستند و در کاربرد مختلفی مانند:
این نوع پمپ دارای دو پروانه و دو مرحله هستند. آب به عنوان مایع کاری در هر دو مرحله استفاده می شود. پمپ وکیوم دو مرحله ای قادر به تولید فشار وکیوم بالاتری نسبت به پمپ تک مرحله ای هستند و در کاربرد که به وکیوم بسیار بالا نیاز است استفاده می شوند.
پمپ خلاء آب در گردش میتواند دارای ساختار تک پروانه یا دو پروانه باشد. پمپ وکیوم رینگ مایع دو مرحلهای، با کارایی بالا و میزان خلاء بیشتر نسبت به پمپ خلاء آبی تک مرحله عمل میکند. این پمپ دو مرحلهای آبی برای صنایع سنگین طراحی شده و یک پمپ در نقش پشتیبانی به افزایش میزان خلاء کمک میکند. نوع کوپله پمپ مکنده آبی میتواند مستقیم یا غیرمستقیم باشد. همچنین آببندی در وکیوم پمپ رینگ آب ممکن است به صورت مکانیکال سیل یا پکینگ باشد.
اجزای اصلی این پمپ شامل پروانه و پره، شفت، سیلندر و سر سیلندر، هوزینگ، کلکتور ورودی و خروجی، و ورودی و خروجی سیال هستند. این اجزا بسته به ابعاد پمپ وکیوم رینگ آب، مستقیم یا غیرمستقیم بر روی شاسی با الکتروموتور کوپل میشوند.

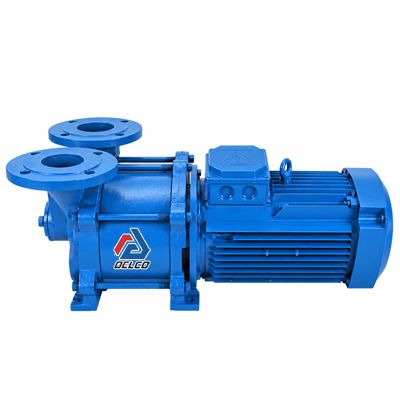

مدل | قدرت مکندگی (متر مکعب بر ساعت) | توان الکتروموتور (کیلووات) | نوع پمپ |
SVP40 | 40 | 1.5 | تک مرحله |
SVP60 | 60 | 1.5 | تک مرحله |
SVP80 | 80 | 3 | تک مرحله |
SVP100 | 100 | 3 | تک مرحله |
SVP150 | 150 | 4 | تک مرحله |
SVP200 | 200 | 5.5 | تک مرحله |
SVP300 | 300 | 7.5 | تک مرحله |
SVP400 | 400 | 11 | تک مرحله |
SVP500 | 500 | 15 | تک مرحله |
SVP750 | 750 | 22 | تک مرحله |
SVP1600 | 1600 | - | تک مرحله |
SVP3000 | 3000 | - | تک مرحله |
SVP5000 | 5000 | - | تک مرحله |
SVP200 | 200 | 5.5 | دو مر حله |
SVP300 | 300 | 11 | دو مرحله |
SVP400 | 400 | 15 | دو مرحله |
SVP500 | 500 | 15 | دو مرحله |
SVP750 | 750 | 22 | دو مرحله |
انتخاب پمپ وکیوم مناسب برای کاربرد خاص شما به عوامل مختلفی بستگی دارد. در اینجا به برخی از مهمترین فاکتورهای مورد توجه در انتخاب پمپ وکیوم اشاره میکنیم:
سرعت پمپاژ به حجم هوایی که پمپ وکیوم در واحد زمان میتواند از محیط تخلیه کند، اشاره دارد. سرعت پمپاژ بر حسب فوت مکعب در دقیقه (CFM) یا متر مکعب در ساعت (m³/h) اندازهگیری میشود.
سرعت پمپاژ بالا: برای تخلیه سریع محیطهای بزرگ
سرعت پمپاژ متوسط: برای تخلیه محیطهای با اندازه متوسط
سرعت پمپاژ پایین: برای تخلیه محیطهای کوچک
کاربردهای صنعتی: پمپهای وکیوم با دوام بالا برای کاربردهای صنعتی مانند تصفیه آب، صنایع شیمیایی و تولید نیمههادی
کاربردهای آزمایشگاهی: پمپهای وکیوم با دقت بالا برای کاربردهای آزمایشگاهی مانند آنالیز مواد، طیفسنجی و تحقیقات علمی
کاربردهای پزشکی: پمپهای وکیوم استریل برای کاربردهای پزشکی مانند جراحی، دندانپزشکی و تجهیزات پزشکی
گازهای خنثی: پمپهای وکیوم سازگار با گازهای خنثی مانند نیتروژن و آرگون
گازهای خورنده: پمپهای وکیوم مقاوم در برابر گازهای خورنده مانند کلر و آمونیاک
بخارات آب: پمپهای وکیوم با قابلیت پمپاژ بخارات آب
پمپ وکیوم آبی در گردش کاربرد گستردهای دارد که شامل انتقال و تخلیه گاز خشک و مرطوب، صنایع شیمیایی و دارویی (تقطیر و گاز زدایی)، صنایع الکتریکی، صنایع پلاستیک، مراقبت بهداشتی، صنایع خوراکی و آشامیدنی، پلیمر و سرامیک، صنایع نساجی، ساخت کاغذ و خمیر کاغذ، الکترونیک، استریلیزاسیون، فرآیند خشک کردن و گاز زدایی، فرآیند اکسیژن زدایی و بو زدایی، و فیلتراسیون میشود.
مزایای پمپ خلاء آبی شامل عملکرد بدون آلایندگی، قابلیت انتقال اکثر گاز و بخار، نیاز کم به تعمیر و نگهداری به دلیل آببندی قطعات با مایع درزگیر، قابلیت اعتماد بالا، صدای کم و تقریبا بدون لرزش، محافظت در برابر کاویتاسیون، کانال تخلیه یکپارچه مرکزی، بدون تماس فلزی قطعات دوار، طراحی متقارن، سازه و بدنه سبک با وزن کم، آببندی ضد نشتی، سازگار با محیط زیست، زمان تخلیه کوتاه، قیمت مناسب، طراحی ساده بدون نیاز به قطعات یدکی گوناگون، قابلیت استفاده در فضای محدود، و سازگاری با انواع گاز از جمله گزینه مثبت این پمپ میباشد.
نصب
مکان نصب باید خشک و خنک باشد و دسترسی به هوا و سرویس لازم را فراهم کند.
تثبیت پمپ
پمپ را با دقت بر روی سطح صاف و استوار نصب کنید.
اتصالات
اتصالات و لوله مربوط به ورودی و خروجی پمپ را با استفاده از اتصالات مناسب به جا بندازید.
برقراری اتصال برق
اتصالات برقی را با دقت و به تطابق با دستورالعمل تولیدکننده برقرار کنید.
آببندی
اطمینان حاصل کنید که همه آببندی و محل لازم برای کنترل نشتی مرتب شده باشند.
تعویض روغن
در صورتی که پمپ دارای قسمت مکانیکی است، به تعویض روغن آن به صورت دورهای توجه کنید.
بررسی نشتی
بهصورت دورهای نشتی و آببندی پمپ را چک کنید و در صورت نیاز تعمیر کنید.
پاکسازی فیلتر
فیلتر را بررسی و پاکسازی کنید تا عملکرد پمپ بهینه باقی بماند.
بررسی اتصالات الکتریکی
اتصالات الکتریکی را بررسی کرده و هرگونه خرابی یا اتصال مشکلساز را برطرف کنید.
بررسی کلی پمپ
بهصورت دورهای تمام اجزای پمپ را بررسی کنید و اطمینان حاصل کنید که هیچ قطعهای خراب یا فرسوده نشده است.
بررسی کلید و کنترل
کلید و کنترل را بررسی و عملکرد صحیح آنها را اطمینان حاصل کنید.
آموزش تکنسین
در صورت نیاز به تعمیرات پیچیده، به توسط یک تکنسین آموزشدیده مشاوره و وارد کنید.
با اجرای دقیق این مراحل نصب و نگهداری، میتوانید عمر مفید پمپ وکیوم آبی خود را بهبود بخشید و به بهترین شکل از آن بهرهمند شوید.
