سیلندر پنوماتیک چرخشی از هوای فشرده برای تولید انرژی عملیاتی خود استفاده می کند. برخی به طور خاص برای کنترل از راه دور شیرها طراحی شده اند. هوای تمیز و خشک را می توان از طریق ایستگاه هوای فشرده مرکزی یا در مورد سیستم گاز فشرده، تامین کرد. سپس گاز زائد را می توان در هوا یا لوله های پایین دست فرآیند با فشار پایین رها کرد. آنها معمولاً برای خودکار کردن و کنترل از راه دور شیرهای یک چهارم چرخشی یا چند چرخشی مانند شیرهای توپی یا پروانه ای استفاده می شوند. برای مشاوره رایگان، بررسی کاتالوگ و خرید سیلندر چرخشی پنوماتیک با کارشناسان دلکو صنعت تماس بگیرید.



جک پنوماتیک چرخشی یا روتاری چیست؟

جک چرخشی نوعی سیلندر پنوماتیکی است که برای ایجاد حرکت چرخشی یا زاویه ای استفاده می شود. این اجازه می دهد تا یک ضربه در یک حرکت نوسانی از طریق یک زاویه تعریف شده انجام شود. به عبارت دیگر عملگر پنوماتیک چرخشی دستگاه هایی هستند که برای تبدیل هوای فشرده یا پردازش انرژی سیال هوای فشرده به حرکت چرخشی در یک سیلندر استفاده می شوند. این دستگاه ها با توجه به ابعاد دوام خود مزایایی مانند قدرت بالا، سادگی و طول عمر را ارائه می دهند. عملگرهای پنوماتیک دوار به عنوان اصل کار در 3 گروه اصلی جمع آوری می شوند. این موارد به شرح زیر است:

  • سیلندر پنوماتیک دورانی رک و پینیون
  • سیلندر پنوماتیک چرخشی پره ای
  • سیلندر پنوماتیک روتاری ترکیبی



ویژگی های سیلندر چرخشی پنوماتیک

محرک‌های پنوماتیکی چرخشی معمولاً به گونه‌ای طراحی می‌شوند که فقط ¼ چرخش را برای باز کردن/بستن شیرهای پروانه‌ای و توپی از راه دور انجام دهند. به همین دلیل، حرکت در محرک های چرخشی بین 0-90 درجه با تلورانس مثبت و منفی 5٪ محدود می شود. محرک‌های بادی رک و پینیون (Rack and Pinion) به عنوان محرک‌های بادی یک چهارم دور شناخته می‌شوند. دریچه های پروانه ای و توپی از نظر هزینه و سهولت دسترسی نسبت به سایر مدل ها شناخته شده ترین و پرکاربردترین مدل ها هستند. عملگر پنوماتیک دوار را می توان به جعبه های کنتاکت خشک یا سوئیچ محدود مجاورتی برای اطلاعات روشن/خاموش، پوزیشنر I/P برای تعدیل، کنترل متناسب، و شیرهای جهتی 5/2 یا 3/2 نامور برای باز و بسته شدن مجهز کرد. برخی از مهمترین ویژگی های سیلندر پنوماتیک چرخشی عبارت است از:

بادوام

جک های چرخشی قوی هستند و می توانند در شرایط مختلف صنعتی مقاومت کنند.

گشتاور زیاد

با وجود اندازه فشرده، نیروی (گشتاور) نسبتاً بالایی را ارائه می دهند.

طراحی ساده

جک های چرخشی طراحی سیستم را ساده می کنند و می توانند مشکلات تعمیر و نگهداری را کاهش دهند.



انواع سیلندر پنوماتیک چرخشی



سیلندر چرخشی پنوماتیک دارای انواع مختلفی می باشد که در صنعت با توجه به مدل و نوع نصب و همچنین اندازه و زاویه ی نیروی وارد شده انتخاب می شوند. برخی از مدل های جک پنوماتیک چرخشی عبارت است از:



انواع سیلندر پنوماتیک روتاری یا چرخشی
سیلندر پنوماتیک چرخشی رک و پینیون
سیلندر روتاری پنوماتیک رک و پینیون
با استفاده از مکانیزم چرخ دنده، حرکت خطی را به حرکت چرخشی تبدیل کنید.

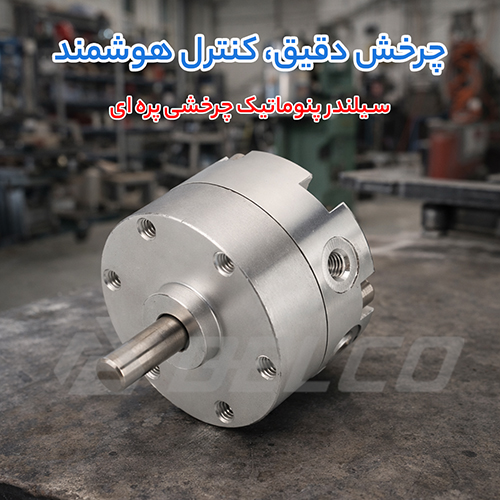

سیلندر پنوماتیک چرخشی پره ای
سیلندر پنوماتیک روتاری پره ای
از پره ها برای تولید نیروی چرخشی استفاده کنید.

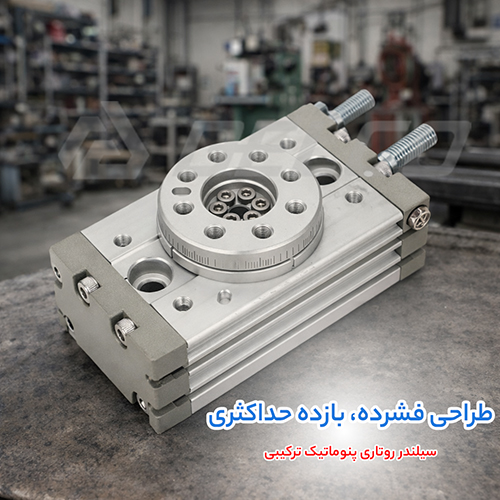

سیلندر روتاری پنوماتیک ترکیبی
سیلندر پنوماتیک روتاری
اصول مختلف را برای الزامات خاص ترکیب کنید



انتخاب سیلندر چرخشی مناسب

سیلندرهای چرخشی نقش محوری در اتوماسیون صنعتی ایفا می کنند و حرکت چرخشی کنترل شده را برای کارهای مختلف ارائه می دهند. برای انتخاب صحیح سیلندر چرخشی پنوماتیک موارد زیر باید در نظر گرفته شود.

خروجی نیرو: بر اساس اندازه قطر داخلی سیلندر و فشار هوای فشرده عبوری تعیین می شود.

طول کورس: زاویه چرخش مورد نیاز را تعیین کنید.

ضربه گیر: کنترل کاهش سرعت در پایان ضربه با استفاده از نوع ضربه گیر تعیین می شود.

گزینه های نصب: سبک نصب مناسب را انتخاب کنید.

سرعت و فشار عملیاتی: از سازگاری با برنامه خود اطمینان حاصل کنید.



نحوه عملکرد سیلندر پنوماتیک چرخشی

همانطور که در تصویر مشاهده می شود، این طراحی بسیار رایج از 3 جزء اصلی تشکیل شده است: پیستون، قفسه و چرخ دنده پینیون. هنگامی که محفظه یک طرف پیستون با هوای فشرده تحت فشار قرار می گیرد، چرخ دنده قفسه را به سمت داخل حرکت می دهد و شفت چرخشی خروجی حرکت این حرکت را از طریق اتصال چرخ دنده با چرخ دنده پیاده به حرکت چرخشی تبدیل می کند. برای دو برابر کردن توان خروجی از پیستون های دوبل استفاده می شود. علاوه بر این، این طراحی یک یاتاقان و تعادل دو طرفه را در پیستون فراهم می کند. سپس با فشار دادن محفظه دیگر برای حرکت در جهت مخالف یا با قرار دادن فنرها در محفظه ها تامین می شود. طرحی که با تحت فشار قرار دادن هر دو محفظه در سیلندر پنوماتیک ایجاد می شود، به صورت دو اثره، طرحی که با قرار دادن فنرها در محفظه ها ایجاد می شود، به صورت تک اثره تعریف می شود.

شماتیک نحوه عملکرد جک پنوماتیک رک و پینیون



کاربرد سیلندر پنوماتیک چرخشی

جک های چرخشی برای ایجاد مجموعه های فشرده مناسب برای کاربردهای مختلف ضروری هستند برخی از کاربرهای سیلندر پنوماتیک روتاری عبارت است از:

حمل و نقل مواد: در سیستم های نوار نقاله، ماشین آلات مرتب سازی و خطوط بسته بندی استفاده می شود.

ماشین آلات ویژه: موقعیت یابی دقیق، نمایه سازی و وظایف چرخشی را فعال می کند.

فرآیندهای خودکار: برای چرخش کنترل شده و حرکات چرخشی.



تولید کنندگان سیلندر پنوماتیک چرخشی

برخی از مهمترین برندهایی که سیلندر دوار پنوماتیک تولید می کنند عبارت است از:

  • سیلندر چرخشی ایرتک
  • جک روتاری متال ورک
  • سیلندر چرخشی فستو
  • جک روتاری SMC
  • سیلندر روتاری پارکر
