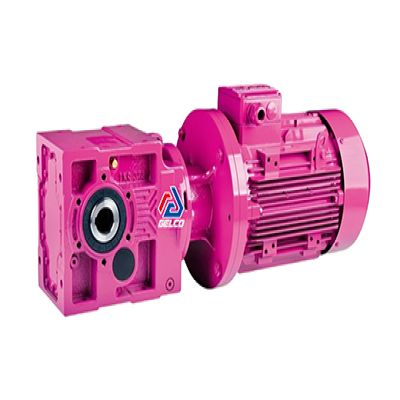

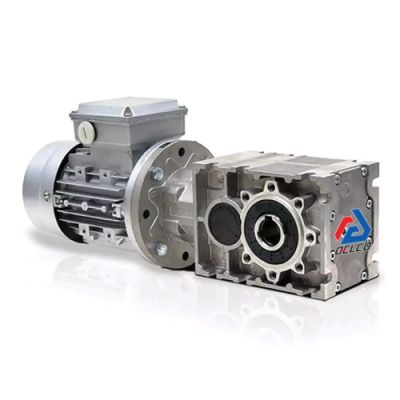

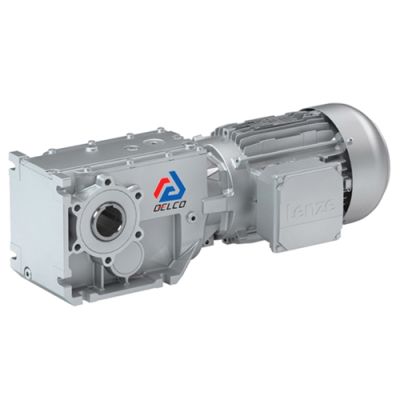

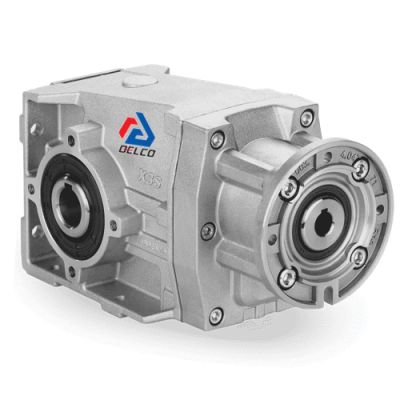

گیربکس کرانویل پینیون، که با نام گیربکس شافت بغل نیز شناخته می‌شود، یکی از انواع پرکاربرد گیربکس صنعتی است که برای انتقال قدرت و یا تغییر جهت گشتاور در طیف گسترده‌ای از کاربردها استفاده می‌شود.این نوع گیربکس از دو چرخ دنده اصلی به نام‌های کرانویل و پینیون تشکیل شده است که با یکدیگر زاویه ۹۰ درجه می‌سازند. دنده‌های کرانویل به شکل مخروطی و دنده‌های پینیون به شکل هلیکال هستند.شرکت دلکو صنعت عرضه کننده انواع گیربکس شافت بغل با خروجی هالو یا شافت توپر برای برندهای مختلف است. جهت دریافت مشاوره رایگان و انتخاب گیربکس کرانویل مناسب، با کارشناسان واحد گیربکس شرکت دلکو صنعت تماس بگیرید.
گیربکس کرانویل پینیون یا شافت بغل چیست؟
یکی از پرکاربردترین انواع گیربکس ها که توسط گروه صنعتی دلکو عرضه می‌شود، گیربکس مدل کرانویل پینیون می‌باشد. گیربکس شافت بغل یا گیربکس نود درجه قابلیت کوپل با انواع محرک‌ها از جمله الکتروموتور و هیدروموتور را دارند. ورودی این گیربکس 90 درجه می تواند شافت و یا هالو باشد.در صورتیکه ورودی گیربکس شافت باشد، می‌توان با انواع کوپلینگ ها و تسمه و چرخ زنجیر به منبع انتقال قدرت وصل گردد.
مکانیزم گیربکس کرانویل پینیون
گیربکس شافت بغل از یک یا چند جفت چرخ‌دنده هلیکال تشکیل می شود که با یکدیگر در ارتباط هستند. هر زوج چرخ دنده با توجه به نسبت تبدیل خود، باعث کاهش دور و افزایش گشتاور می‌شوند. در نهایت خروجی گیربکس بوسیله یک جفت چرخ‌دنده مخروطی نود درجه تغییر می‌کند به همین دلیل به این نوع گیربکس، گیربکس شافت بغل یا گیربکس اریب و یا گیربکس هلیکال بولBevel Helical Gearbox نیز گفته می شود. چرخ‌دنده مخروطی از یک پینیون تشکیل شده است که با یک چرخ‌دنده دایره ای شکل که دندانه ها به صورت تاج بر روی آن قرار دارند در ارتباط است. مرکز دوران این دو بر یکدیگر عمود است به همین دلیل باعث انتقال 90 درجه ای دور و گشتاور می شود.
مشخصات فنی گیربکس کرانویل پینیون یا شافت بغل
گیربکس هلیکال بول از یک پوسته چدنی تشکیل شده است که چرخ‌دنده‌های هلیکال و چرخ‌دنده مخروطی را در خود جای داده است. ورودی این گیربکس با توجه به منبع انتقال دهنده قدرت مشخص می‌شود و خروجی گیربکس می‌تواند به یکی از اشکال زیر باشد:
- گیربکس کرانویل با خروجی هالو با جای خار
- گیربکس شافت بغل با خروجی هالو با جای خار به همراه فلنج
- گیربکس کرانویل با خروجی شیرینک دیسک (هالو بدون جای خار)
- گیربکس شافت بغل با خروجی شیرینک دیسک به همراه فلنج
- گیربکس کرانویل با خروجی شفت
- گیربکس 90 درجه با خروجی شافت به همراه فلنج
نحوه نصب گیربکس کرانویل
گیربکس کرانویل پینیون را می توان به صورت افقی یا عمودی و در تمامی 6 جهت ممکن نصب نمود. همچنین این گیربکس ها را می توان از طریق پایه و یا فلنج خروجی به مصرف کننده نهایی کوپل کرد. در زیر نحوه نصب گیربکس شافت بغل در تمامی جهات نشان داده شده است.
مزایای گیربکس کرانویل پینیون
این نوع گیربکس با توجه به چرخ‌دنده مخروطی واقع در آخرین طبقه خود، نسبت به گیربکس های حلزونی و گیربکس های شافت مستقیم توانایی انتقال گشتاور بالاتری را دارد. همچنین گیربکس 90 درجه برای جاهایی که دارای ارتعاش می باشد کارایی بهتری نسبت به سایر گیربکس ها دارد. همچنین از دیگر مزیت های این گیربکس می توان به موارد زیر اشاره کرد:
- قابلیت انتقال گشتاور تا 50000 نیوتن متر
- قابلیت ارائه دور خروجی از 6 تا 300 دور بر دقیقه
- توان ورودی از 0.09 کیلووات تا 200 کیلو وات
- قابلیت نصب در تمامی جهات
- قابلیت تحمل ارتعاش
- کارکرد نرم و بدون صدا
- قابلیت ارائه به صورت شافتدار و هالو شافت و شیرینک دیسکی
- خروجی با فلنج و بدون فلنج
- ابعاد کوچک و عدم نیاز به فضای زیاد جهت نصب
- تعمیر و نگهداری آسان
کاربرد گیربکس کرانویل پینیون
با توجه به مزایای ذکر شده برای گیربکس شافت بغل، در صنایع مختلف از آن استفاده می شود. در زیر بخشی از صنایعی که گیربکس اریب در آن ها استفاده می شود بیان شده است:
- صنایع فولادی و پتروشیمی به عنوان گیربکس کانوایر و نوار نقاله
- صنایع آب و فاضلاب به عنوان گیربکس هواده
- گیربکس میکسر
- گیربکس صنایع دارویی
- گیربکس خطوط انتقال در صنایع بسته بندی
- گیربکس های مورد استفاده در صنایع شیمیایی
مهمترین برندهای گیربکس شافت بغل موجود در ایران
- گیربکس شافت بغل موتوواریو ایتالیا
- گیربکس شافت بغل بونفیلیولی ایتالیا
- گیربکس شافت بغل SITI ایتالیا
- گیربکس شافت بغل ROSSI ایتالیا
- گیربکس کرانویل Yilmaz ترکیه
- گیربکس کرانویل PGR ترکیه
- گیربکس کرانویل ترامک
- گیربکس کرانویل SEW آلمان
قیمت گیربکس کرانویل
شرکت دلکو صنعت مفتخر است که به عنوان یکی از بزرگ ترین و معتبر ترین تامین کنندگان تحهیزات صنعتی، انواع گیربکس با کیفیت بالا را به بازار عرضه نماید. لیست قیمت گیربکس شافت بغل که توسط دلکو صنعت در نظر گرفته شده ، مناسب و مقرون به صرفه است. شما عزیزان می توانید جهت کسب اطلاعات بیشتر درباره انتخاب گیربکس های کرانویل و نیز انتخاب گیربکس مناسب از برندهای مختلف و اطلاع از آخرین قیمت‌ها با کارشناسان و متخصصان شرکت دلکو صنعت تماس بگیرید و مشاوره رایگان دریافت کنید.
