چک ولو پیلوتی دوپلوماتیک MVPP

چک ولو پیلوتی دوپلوماتیک MVPP یکی از شیرهای مادولار هیدرولیک است که در سیستم های هیدرولیک به صورت زیر شیری قابلیت نصب دارد. این شیر یکطرفه هیدرولیک دارای سیل های مکانیکی NBR بوده و به راحتی می تواند به عنوان یک شیر تنظیم پایلوت در مسیر روغن هیدرولیک و در سیستم هیدرولیک مورد استفاده قرار گیرد.چک ولو پیلوتی دوپلوماتیک MVPP یکی از قطعات مهم در سیستم‌های هیدرولیک است که برای کنترل و ایمنی جریان سیال طراحی شده است. این شیر به‌طور خاص به‌عنوان یک چک ولو با قابلیت کنترل از طریق خط پیلوت عمل می‌کند و جریان سیال را تنها در یک جهت عبور می‌دهد و در صورت نیاز به باز کردن مسیر در جهت مخالف، با ارسال سیگنال پیلوت مسیر را باز می‌کند.عملکرد این شیر بر اساس دو مکانیسم اصلی است: اول، عملکرد پایه‌ای آن مشابه یک چک ولو معمولی است که مانع بازگشت جریان در جهت مخالف می‌شود. دوم، با اعمال فشار پیلوت، ولو می‌تواند مسیر جریان را در هر دو جهت باز کند. این ویژگی امکان کنترل دقیق جریان و افزایش انعطاف‌پذیری در طراحی مدارهای هیدرولیکی را فراهم می‌کند.چک ولو پیلوتی MVPP در کاربردهای مختلف از جمله سیستم‌های ایمنی، کنترل فشار، و مدارهای پیچیده هیدرولیکی در صنایع سنگین، ماشین‌آلات صنعتی و خطوط تولید استفاده می‌شود.مزایای این ولو شامل دقت بالا، کیفیت ساخت برتر، عمر طولانی و عملکرد پایدار است. طراحی پیشرفته و قابلیت‌های متعدد آن، چک ولو پیلوتی MVPP دوپلوماتیک را به گزینه‌ای ایده‌آل برای سیستم‌های هیدرولیک حرفه‌ای تبدیل کرده است.

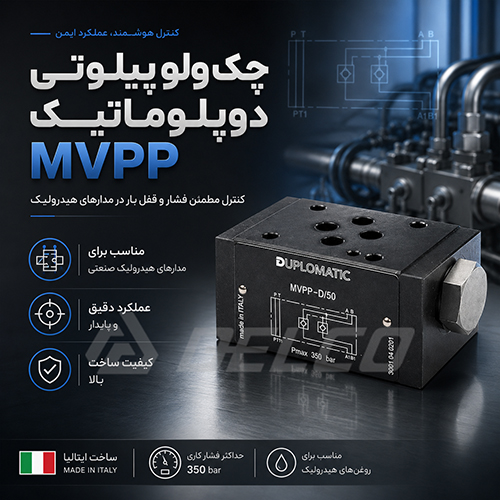

فروش چک ولو پیلوتی دوپلوماتیک (Duplomatic)

شیر چک ولو پیلوتی MVPP یکی از اجزای کلیدی در سیستم‌های هیدرولیک است که برای جلوگیری از جریان معکوس سیال در یک مسیر خاص طراحی شده است. این نوع شیر هیدرولیک با استفاده از یک سیگنال پیلوتی کنترل می‌شوند و قابلیت اطمینان بالایی در شرایط کاری مختلف دارند. در ادامه، به بررسی جامع ویژگی‌ها، مزایا، کاربردها و نکات فنی مربوط به شیر چک ولو پیلوتی MVPP می‌پردازیم.

ویژگی‌ های شیر چک ولو پیلوتی دیپلماتیک MVPP

کنترل دقیق: با استفاده از سیگنال‌های پیلوتی، این شیرها قادر به کنترل دقیق جریان هستند.

طراحی مدولار: امکان نصب و تعویض آسان در سیستم‌های هیدرولیکی.

مقاومت بالا: ساخته شده از مواد با دوام که در برابر فشار و دمای بالا مقاومت خوبی دارند.

مشخصات کلی شیر یکطرفه دوپلوماتیک MVPP-SA/50

گارانتی 2 ساله
تعمیرات رادول
شیر چک با کارکرد پایلوت
اندازه D03
حداکثر جریان: 50 LPM
حداکثر فشار: 350 BAR
محل سیل مکانیکی: در سمت محرک A
سری طراحی: 50
جایگزین مدل: MVPP-SA/40

سایر ویژگی های شیر دیپلماتیک MVPP سری 50

کد شناسایی: MVPP
سایز مدولار: 50
سبک نصب ISO 4401-03: قابل انباشته شدن

پیکربندی شیر چک ولو دوپلوماتیک MVPP

SAT: فشار روی خط P را با دبی در T کنترل می کند.
SBT: فشار روی خط B را با دبی در T کنترل می کند.
DT: فشار روی خطوط A-B را با دبی در T کنترل می کند.
D: فشار روی خط A-B را با دبی های متقاطع کنترل می کند

مشخصات عمومی چک ولو پیلوتی دوپلوماتیک MVPP-SA/50

نمادهای هیدرولیک: MVPP سری 50

کد شناسایی: MVPP

حداکثر دبی: 50 لیتر در دقیقه

محدوده دمای محیط: -20 تا +60 درجه سانتیگراد

محدوده دمای سیال: -20 درجه سانتیگراد تا +80 درجه سانتیگراد

محدوده ویسکوزیته سیال: 10 تا 400 cSt

درجه آلودگی سیالات: طبق ISO 4406:1999 کلاس 20/18/15

ویسکوزیته توصیه شده: 25 cSt

وزن: 1.3 کیلوگرم

استفاده از سیالات هیدرولیک: سیالات هیدرولیک مبتنی بر روغن معدنی (کد HL یا HM) با سیل مکانیکی FPM برای سیالات خاص یا سیل مکانیکی NBR برای روغن های معدنی (استاندارد).

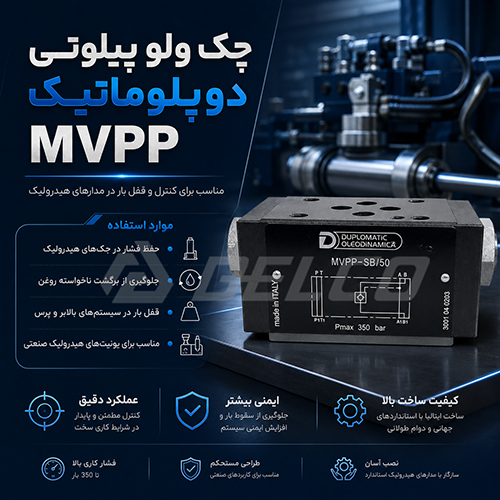

مزایای استفاده از شیر چک ولو پیلوتی MVPP

برخی از مزایای شیر یکطرفه MVPP عبارت است از:

جلوگیری از ایجاد خسارت

جلوگیری از جریان معکوس سیال که می‌تواند به اجزای سیستم آسیب برساند.

افزایش کارایی

بهبود عملکرد سیستم با کنترل بهتر جریان.

کاهش هزینه‌ ها

کاهش هزینه‌های نگهداری و تعمیرات با جلوگیری از خرابی‌های ناشی از جریان معکوس.

کاربردهای شیر چک ولو پیلوتی MVPP

برخی از کاربردهای شیر یکطرفه پیلوتی دیپلماتیک عبارت است از:

سیستم‌های هیدرولیک صنعتی

استفاده در ماشین‌آلات صنعتی که نیاز به کنترل دقیق جریان دارند.

تجهیزات ساختمانی

کاربرد در جرثقیل‌ها و دیگر تجهیزات ساختمانی برای جلوگیری از جریان معکوس ناخواسته.

سیستم‌ های هیدرولیک موبایل

استفاده در تجهیزات کشاورزی و ساختمانی قابل حمل.

نکات فنی مهم در مورد شیر چک ولو پیلوتی MVPP

برخی از نکات فنی مهم در مورد استفاده از شیر یکطرفه دوپلوماتیک MVPP عبارت است از:

فشار کاری

تعیین فشار کاری مناسب برای جلوگیری از آسیب به شیر.

دبی جریان

انتخاب شیر با دبی جریان مناسب برای کاربرد مورد نظر.

جنس مواد

بررسی مواد به کار رفته در ساخت شیر برای اطمینان از مقاومت در برابر شرایط کاری.

قیمت چک ولو پیلوتی دوپلوماتیک MVPP

شیر مادولار چک ولو MVPP دارای یک مدل 50 است که در صنایع مختلف استفاده فراوانی از آن می شود. برای اطلاع از قیمت چک ولو پیلوتی دیپلماتیک MVPP با کارشناسان دلکو صنعت تماس بگیرید.
