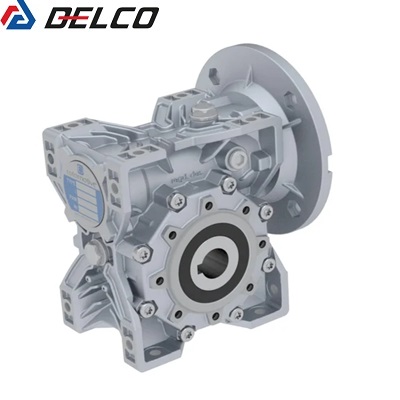

گیربکس حلزونی موتیو
شرکت موتیو ایتالیا گیربکس های حلزونی خود را در 10 سایز مختلف و از سایز BOX025 تا BOX150 تولید می کند. ماکزیمم گشتاور قابل تحمل در گیربکس حلزونی موتیو 1200 نیوتن متر و بیشترین توان قابل کوپل با آن 15 کیلووات است. قطر هالو شافت خروجی گیربکس مکعبی موتیو از 11 میلیمتر تا 50 میلیمتر با توجه به سایز آن متغیر است. گیربکس حلزونی موتیو ایتالیا قابلیت ترکیب با یکدیگر و یا کوپل با ورودی PC جهت کاهش دور خروجی از گیربکس را دارد.
-
تحویل اکسپرس
-
خدمات آموزشی
-
کیفیت بالا
-
مشاوره فنی
قیمت ( هر دستگاه ) : {{ price }} تومان
قیمت ( هر دستگاه ) : {{ price }} تومان
قیمت ( هر دستگاه ) : {{ price }} تومان
گیربکس حلزونی موتیو Motive یکی از انواع پرمصرف گیربکس حلزونی در اروپاست که به دلیل کیفیت خوب و قیمت مناسب در صنایع کوچک و متوسط استفاده می شود. گیربکس حلزونی موتیو معمولا برای گشتاورهای متوسط و کوچک بکار می رود. دقت بالا و بازده نسبتا خوب از جمله ویژگی های گیربکس حلزونی Motive است.برای مشاوره رایگان، بررسی کاتالوگ و خرید گیربکس حلزونی موتیو با کارشناسان دلکو صنعت تماس بگیرید.
فروش گیربکس حلزونی موتیو Motive
گیربکس حلزونی موتیو ایتالیا با کد اختصاری BOX و در 10 سایز مختلف از سایز BOX025 تا سایز BOX150 تولید می شود. ورودی گیربکس فلنجدار جهت کوپل با الکتروموتور استاندارد و یا شافت دار است. خروجی گیربکس حلزونی موتیو نیز می تواند هالو شافت یا شافت توپر باشد و در صورت نیاز قابلیت نصب فلنج را نیز دارد. برای انتخاب گیربکس حلزونی Motive باید به نکات زیر توجه کرد:
- توان ورودی که می تواند الکتروموتور باشد
- نسبت تبدیل گیربکس که مشخص کننده دور خروجی آن است
- نحوه نصب گیربکس
- نوع خروجی گیربکس که می تواند شامل شافت دار، هالو شافت و در صورت نیاز به همراه فلنج باشد
- دمای محیط محل نصب گیربکس که در انتخاب نوع روغن آن اهمین دارد
- گشتاور مورد نیاز در خروجی گیربکس
- تعداد ساعات کارکرد روزانه گیربکس که بر روی انتخاب سایز آن اثر می گذارد
ویژگی گیربکس حلزونی موتیو
گیربکس حلزونی موتیو سری BOX در 10 سایز با تحمل گشتاور مختلف تولید می شود. این گیربکس می تواند به صورت تک مرحله ای و یا همراه با یک پیش کاهنده که اصطلاحا PC نامیده می شود، مورد استفاده قرار گیرد. در زیر بخشی از ویژگی های گیربکس کتابی موتیو بیان شده است:
- تولید شده در 10 سایز مختلف با گشتاورهای متفاوت
- پوسته از جنس آلومینیوم برای سایز BOX025 تا سایز BOX090
- پوسته از جنس چدن برای سایز BOX110 تا سایز BOX150
- بدون نیاز به تعویض روغن (روغن موجود در گیربکس برای تمام عمر آن کافیست)
- بازده بالا
- قابلیت کوپل با الکتروموتور از 60 وات تا 15 کیلووات
- قابل نصب از طریق پایه و پوسته و فلنج خروجی و یا بازوی گشتاوری
- گیربکس با فضای مورد نیاز محدود و کوچک
- ورودی فلنج بزرگ و یا فلنج کوچک
- نسبت تبدیل از 1:7.5 الی 1:10000 در حالت ترکیبی
- امکان ترکیب دو گیربکس حلزونی موتیو با یکدیگر
مشخصات فنی گیربکس مکعبی موتیو
مشخصات گیربکس مکعبی موتیو از قبیل نسبت تبدیل، ماکزیمم توان ورودی، حداکثر گشتاور خروجی و قطر هالو شافت خروجی گیربکس برای سایزهای مختلف متفاوت است. در زیر مشخصات فنی ذکر شده برای سایزهای مختلف نشان داده شده است.
| سایز گیربکس حلزونی موتیو مدل BOX | ماکزیمم توان ورودی به گیربکس (کیلو وات) | حداکثر گشتاور خروجی گیربکس (نیوتن متر) | محدوده نسبت تبدیل گیربکس | قطر هالو شافت خروجی گیربکس (میلیمتر) |
| BOX025 | 0.13 | 13 | 1:7.5 الی 1:60 | 11 |
| BOX030 | 0.25 | 19 | 1:7.5 الی 1:80 | 14 |
| BOX040 | 0.55 | 39 | 1:7.5 الی 1:100 | 19/18 |
| BOX050 | 1.1 | 74 | 1:7.5 الی 1:100 | 24/25 |
| BOX063 | 2.2 | 135 | 1:7.5 الی 1:100 | 25/28 |
| BOX075 | 4 | 205 | 1:7.5 الی 1:100 | 28/35 |
| BOX090 | 4 | 360 | 1:7.5 الی 1:100 | 35/35 |
| BOX110 | 9.2 | 675 | 1:7.5 الی 1:100 | 42 |
| BOX130 | 9.2 | 850 | 1:7.5 الی 1:100 | 45 |
| BOX150 | 15 | 1200 | 1:7.5 الی 1:100 | 50 |

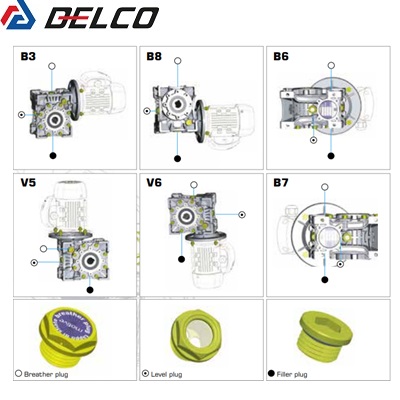

نحوه نصب گیربکس حلزونی موتیو
گیربکس حلزونی موتیو قابلیت نصب در تمامی جهات ممکن به صورت افقی و عمودی را دارا می باشد. نحوه نصب برای اطلاع از میزان روغن مورد نیاز و همچنین انتخاب نوع خروجی گیربکس حائز اهمیت است. در زیر نحوه نصب گیربکس مکعبی موتیو نشان داده شده است.
روان کاری گیربکس حلزونی موتیو
برای روانکاری گیربکس مکعبی موتیو از واسکازین با مشخصات ISO VG320 استفاده می شود. در جدول زیر میزان روغن مورد نیاز با توجه به سایز گیربکس برای حالت نصب B3 (ورودی الکتروموتور از بالا) نشان داده شده است.
| سایز گیربکس حلزونی Motive | مقدار روغن (لیتر) |
| BOX025 | 0.02 |
| BOX030 | 0.04 |
| BOX040 | 0.08 |
| BOX050 | 0.15 |
| BOX063 | 0.30 |
| BOX075 | 0.55 |
| BOX090 | 1,00 |
| BOX110 | 3 |
| BOX130 | 4.5 |
| BOX150 | 6.5 |

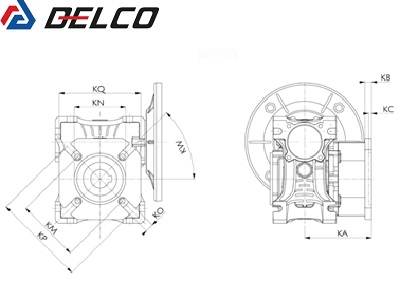

ابعاد پوسته گیربکس حلزونی موتیو
در جدول زیر ابعاد پوسته گیربکس حلزونی موتیو برای سایزهای مختلف نشان داده شده است. تمامی ابعاد بر حسب میلیمتر است.
| سایز گیربکس حلزونی موتیو | KA | KB | KC | KM | KN | KO | KP | KQ | KW |
| BOX025 | 45 | 5 | 2.5 | 55 | 40 | 6.5 | 75 | 70 | 45 |
| BOX030 | 54.5 | 6 | 4 | 68 | 50 | 6.5 | 80 | 70 | 45 |
| BOX040 | 67 | 7 | 4 | 75 | 60 | 9 | 110 | 95 | 45 |
| BOX050 | 90 | 9 | 5 | 85 | 70 | 11 | 125 | 110 | 45 |
| BOX063 | 82 | 10 | 6 | 150 | 115 | 11 | 180 | 142 | 45 |
| BOX075 | 111 | 13 | 6 | 165 | 130 | 14 | 200 | 170 | 45 |
| BOX090 | 111 | 13 | 6 | 175 | 152 | 14 | 210 | 200 | 45 |
| BOX110 | 131 | 15 | 6 | 230 | 170 | 14 | 280 | 260 | 22.5 |
| BOX130 | 140 | 15 | 6 | 255 | 180 | 16 | 320 | 290 | 22.5 |
| BOX150 | 155 | 15 | 6 | 255 | 180 | 16 | 320 | 290 | 22.5 |

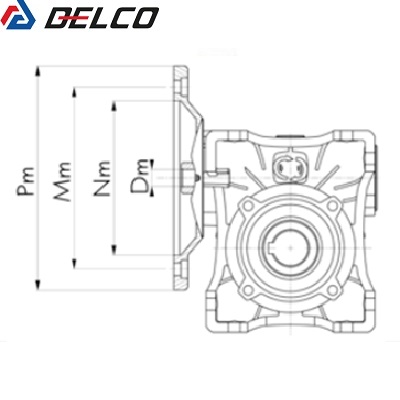

ابعاد ورودی گیربکس حلزونی موتیو
در جدول زیر ابعاد فلنج ورودی گیربکس حلزونی موتیو براساس سایز فریم الکتروموتور ورودی نشان داده شده است.
| سایز گیربکس حلزونی موتیو | سایز فریم الکتروموتور | نوع فلنج ورودی | Nm | Mm | Pm | Dm |
| BOX025 | 56 | B14 | 50 | 65 | 80 | 9 |
| BOX030 | 56 | B14 | 50 | 65 | 80 | 9 |
| 63 | B5 | 95 | 115 | 140 | 11 | |
| B14 | 60 | 75 | 90 | |||
| BOX040 | 63 | B5 | 95 | 115 | 140 | 11 |
| B14 | 60 | 75 | 90 | |||
| 71 | B5 | 110 | 130 | 160 | 14 | |
| B14 | 70 | 85 | 105 | |||
| BOX050 | 63 | B5 | 95 | 115 | 140 | 11 |
| B14 | 60 | 75 | 90 | |||
| 71 | B5 | 110 | 130 | 160 | 14 | |
| B14 | 70 | 85 | 105 | |||
| 80 | B5 | 130 | 165 | 200 | 19 | |
| B14 | 80 | 100 | 120 | |||
| BOX063 | 71 | B5 | 110 | 130 | 160 | 14 |
| B14 | 70 | 85 | 105 | |||
| 80 | B5 | 130 | 160 | 200 | 19 | |
| B14 | 80 | 100 | 120 | |||
| 90 | B5 | 130 | 165 | 200 | 24 | |
| B14 | 95 | 115 | 140 | |||
| BOX075 | 80 | B5 | 130 | 165 | 200 | 19 |
| B14 | 80 | 100 | 120 | |||
| 90 | B5 | 130 | 165 | 200 | 24 | |
| B14 | 95 | 115 | 140 | |||
| 112/100 | B5 | 180 | 215 | 250 | 28 | |
| B14 | 110 | 130 | 160 | |||
| BOX090 | 80 | B5 | 130 | 165 | 200 | 19 |
| B14 | 80 | 100 | 120 | |||
| 90 | B5 | 130 | 165 | 200 | 24 | |
| B14 | 95 | 115 | 140 | |||
| 112/100 | B5 | 180 | 215 | 250 | 28 | |
| B14 | 110 | 130 | 160 | |||
| BOX110 | 90 | B5 | 130 | 165 | 200 | 24 |
| B14 | 95 | 115 | 140 | |||
| 112/100 | B5 | 180 | 215 | 250 | 28 | |
| B14 | 230 | 165 | 160 | 38 | ||
| 132 | B5 | 110 | 130 | 160 | ||
| BOX130 | 90 | B5 | 230 | 265 | 300 | 24 |
| B14 | 130 | 165 | 200 | |||
| 112/100 | B5 | 95 | 115 | 140 | 28 | |
| B14 | 180 | 215 | 250 | 38 | ||
| 132 | B5 | 110 | 130 | 160 | ||
| B14 | 230 | 265 | 300 | |||
| BOX150 | 112/100 | B5 | 180 | 215 | 250 | 28 |
| 132 | B5 | 230 | 265 | 250 | 38 | |
| 160 | B5 | 250 | 300 | 350 | 42 |

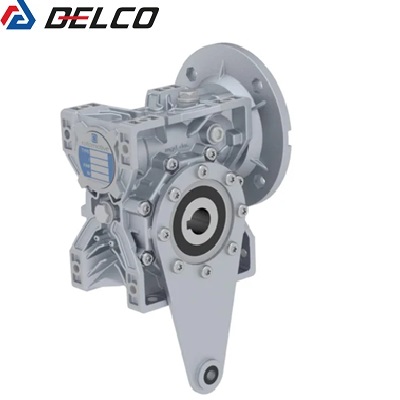

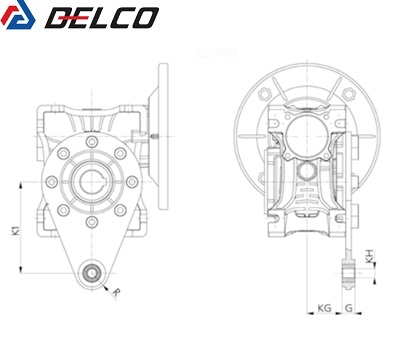

ابعاد بازوی گشتاوری گیربکس حلزونی موتیو
گیربکس حلزونی مکعبی موتیو قابلیت نصب از طریق بازوی گشتاوری را نیز دارد. در جدول زیر ابعاد بازوی گشتاوری (ترک آرم) برای سایزهای مختلف نمایش داده شده است.
| سایز گیربکس حلزونی موتیو | K1 | G | KC | KH | R |
| BOX025 | 70 | 14 | 17.5 | 8 | 15 |
| BOX030 | 85 | 14 | 24 | 8 | 15 |
| BOX040 | 100 | 14 | 31.5 | 10 | 18 |
| BOX050 | 100 | 14 | 38.5 | 10 | 18 |
| BOX063 | 150 | 14 | 49 | 10 | 18 |
| BOX075 | 200 | 25 | 47.5 | 20 | 30 |
| BOX090 | 200 | 25 | 57.5 | 20 | 30 |
| BOX110 | 250 | 30 | 62 | 25 | 35 |
| BOX130 | 250 | 30 | 69 | 25 | 35 |
| BOX150 | 250 | 30 | 84 | 25 | 35 |

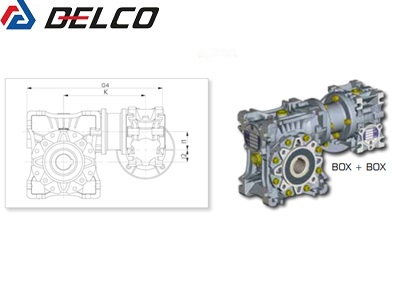

گیربکس حلزونی ترکیبی موتیو
برای دستیابی به نسبت تبدیل های بالا و دور پایین در خروجی گیربکس، می توان دو گیربکس حلزونی موتیو را با یکدیگر ترکیب کرد. گیربکس حلزونی ترکیبی موتیو برای انواع همزن ها که نیاز به دور پایین است مناسب بوده و گشتاور خروجی را افزایش می دهد. در جدول زیر چگونگی ترکیب گیربکس حلزونی Motive با یکدیگر و ابعاد آن نشان داده شده است.
| سایز گیربکس حلزونی موتیو | K | I1 | I2 | G4 |
| BOX030+BOX040 | 120 | 30 | 10 | 198 |
| BOX030+BOX050 | 130 | 30 | 20 | 218 |
| BOX030+BOX063 | 145 | 30 | 63 | 245 |
| BOX040+BOX075 | 164.5 | 40 | 35 | 286 |
| BOX040+BOX090 | 182.5 | 40 | 50 | 321 |
| BOX050+BOX110 | 227.5 | 50 | 60 | 397.5 |
| BOX063+BOX130 | 254.5 | 63 | 67 | 452 |
قیمت گیربکس حلزونی موتیو
قیمت گیربکس حلزونی موتیو بر حسب سایز و آپشن های روی گیربکس متغیر است. در زیر لیست قیمت گیربکس حلزونی موتیو نشان داده شده است. جهت کسب اطلاع از قیمت دقیق این محصول و شرایط فروش ان با کارشناسان دلکو صنعت تماس حاصل نمایید.
| ردیف | شرح | قیمت (تومان) |
| 1 | قیمت گیربکس حلزونی موتیو BOX025 | تماس بگیرید |
| 2 | قیمت گیربکس حلزونی موتیو BOX030 | تماس بگیرید |
| 3 | قیمت گیربکس حلزونی موتیو BOX040 | تماس بگیرید |
| 4 | قیمت گیربکس حلزونی موتیو BOX050 | تماس بگیرید |
| 5 | قیمت گیربکس حلزونی موتیو BOX063 | تماس بگیرید |
| 6 | BOX075 قیمت گیربکس کتابی موتیو | تماس بگیرید |
| 7 | BOX090 قیمت گیربکس کتابی موتیو | تماس بگیرید |
| 8 | BOX110 قیمت گیربکس مکعبی موتیو | تماس بگیرید |
| 9 | BOX130 قیمت گیربکس مکعبی موتیو | تماس بگیرید |
| 10 | BOX150 قیمت گیربکس مکعبی موتیو | تماس بگیرید |
