روش سربندی الکتروموتور سه فاز چگونه است؟

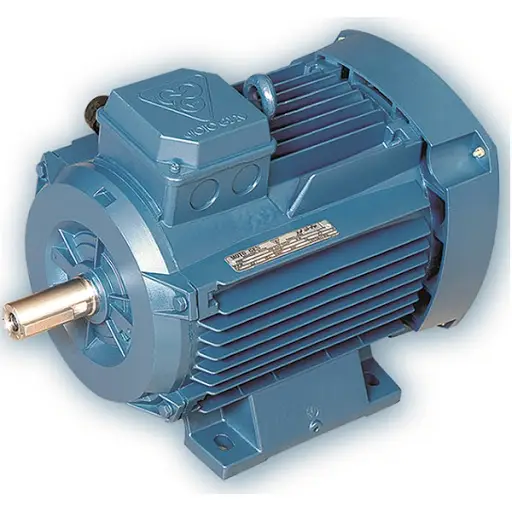

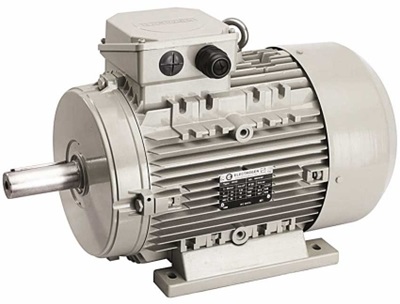

الکتروموتور سه فاز یکی از پرکاربردترین ماشین‌های الکتریکی در صنعت است که از انرژی الکتریکی سه فاز برای تولید حرکت مکانیکی استفاده می‌کند. این موتورها به دلیل کارایی بالا، ساختار ساده، و توانایی تولید گشتاور قوی، در تجهیزات صنعتی، سیستم‌های حمل و نقل، و ماشین‌آلات تولیدی مورد استفاده قرار می‌گیرند.عملکرد الکتروموتور سه فاز بر اساس اصل میدان مغناطیسی دوار است. در این موتورها، جریان سه فاز در سیم‌پیچ‌های استاتور عبور کرده و یک میدان مغناطیسی چرخشی ایجاد می‌کند. این میدان مغناطیسی با روتور موتور تعامل داشته و آن را به حرکت در می‌آورد.الکتروموتورهای سه فاز معمولاً در دو نوع روتور قفسه‌ای و روتور سیم‌پیچی شده ساخته می‌شوند. نوع قفسه‌ای به دلیل دوام بالا و هزینه نگهداری کم در اکثر کاربردهای صنعتی ترجیح داده می‌شود، در حالی که نوع سیم‌پیچی شده برای کاربردهایی با نیاز به تنظیم گشتاور یا سرعت مناسب‌تر است.مزایای اصلی الکتروموتور سه فاز شامل بازده بالا، قابلیت اطمینان، و توانایی کار در شرایط سخت است. با توجه به این ویژگی‌ها، این موتورها نقش مهمی در توسعه صنعت و بهبود فرآیندهای تولید دارند. طراحی ساده و کارایی عالی آنها، استفاده گسترده از این موتورها را تضمین کرده است.
در حال حاضر، دو روش اصلی برای سربندی الکتروموتور سه فاز وجود دارد:
- سربندی ستاره
- سربندی مثلث
سربندی ستاره
در سربندی ستاره، انتهای هر دو سیم پیچ به یکدیگر متصل می شوند و ابتدای هر سیم پیچ به شبکه سه فاز متصل می شود. در این روش، سه انتهای سیم‌پیچ‌ها به یک نقطه مشترک (نقطه ستاره) متصل می‌شوند و سه سر باقی‌مانده به فازهای R، S و T متصل می‌گردند. این نوع سربندی برای ولتاژهای بالاتر استفاده می‌شود، زیرا جریان کمتری از سیم‌پیچ‌ها عبور می‌کند. اتصال ستاره معمولاً در زمان راه‌اندازی موتور یا در بارهای سبک کاربرد دارد.در این حالت، ولتاژی که به دو سر هر کلاف می افتد، با نسبت √3 افت می کند. به عنوان مثال، اگر ولتاژ برق سه فاز در ایران 380 ولت باشد، این عدد را باید به √3 تقسیم کنید که عدد حدودی 220 ولت به دست می آید و نشان دهنده ولتاژی است که به دو سر یک کلاف می رسد.
مزیت های سربندی ستاره:
جریان راه اندازی پایین
آمادگی برای راه اندازی ستاره مثلث
معایب سربندی ستاره:
توان نامی موتور کاهش می یابد
سربندی مثلث
در سربندی مثلث، انتهای هر دو سیم پیچ به شبکه سه فاز متصل می شوند و ابتدای هر سیم پیچ به یکدیگر متصل می شوند. در این حالت، ولتاژی که به دو سر هر کلاف می افتد، ولتاژ کامل شبکه سه فاز است.در این روش، انتهای هر سیم‌پیچ به ابتدای سیم‌پیچ دیگر متصل شده و یک مدار بسته مثلثی تشکیل می‌شود. سپس سه نقطه اتصال به فازهای R، S و T وصل می‌شوند. اتصال مثلث برای ولتاژهای پایین‌تر استفاده می‌شود و توان خروجی بیشتری ارائه می‌دهد. این نوع اتصال برای بارهای سنگین و موتورهایی که به گشتاور بالا نیاز دارند، مناسب است.
مزیت های سربندی مثلث:
توان نامی موتور کامل می شود.
معایب سربندی مثلث:
جریان راه اندازی بالا
انتخاب روش سربندی
انتخاب روش سربندی الکتروموتور سه فاز به عوامل مختلفی بستگی دارد، از جمله:
- توان موتور
- نوع بار
- شرایط راه اندازی
برای موتورهای با توان کم و بارهای سبک، از سربندی ستاره استفاده می شود. این روش باعث می شود که جریان راه اندازی موتور کاهش یابد و از آسیب دیدن آن جلوگیری شود. برای موتورهای با توان بالا و بارهای سنگین، از سربندی مثلث استفاده می شود. این روش باعث می شود که توان نامی موتور کامل شود و از حداکثر توان آن استفاده شود.
نحوه سربندی الکتروموتور سه فاز
برای سربندی الکتروموتور سه فاز، ابتدا باید سیم های خروجی موتور را شناسایی کنید. این سیم ها معمولاً با رنگ های مختلف مشخص شده اند.
برای سربندی ستاره، ابتدا باید سیم های انتهایی هر دو کلاف را به یکدیگر متصل کنید. سپس، ابتدای هر کلاف را به شبکه سه فاز متصل کنید.
برای سربندی مثلث، ابتدا باید سیم های انتهایی هر دو کلاف را به شبکه سه فاز متصل کنید. سپس، ابتدای هر کلاف را به یکدیگر متصل کنید.

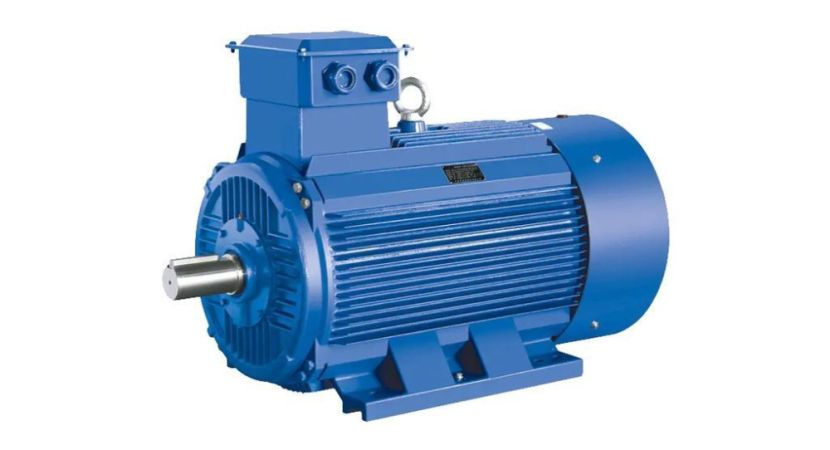

الکتروموتور چینی یکی مدل های الکتروموتور هست.
نکات ایمنی در سربندی الکتروموتور سه فاز
قبل از شروع سربندی الکتروموتور سه فاز، باید برق ورودی به موتور را قطع کنید.
هنگام سربندی سیم ها، از سیم چین یا ابزار مناسب استفاده کنید تا از آسیب دیدن سیم ها جلوگیری شود.
بعد از سربندی سیم ها، باید مجدداً برق ورودی به موتور را وصل کنید و عملکرد موتور را بررسی کنید.
سربندی الکتروموتور سه فاز یکی از مراحل مهم در راه اندازی این موتورها است. انتخاب روش سربندی مناسب و استفاده از تجهیزات صنعتی صحیح ، باعث می شود که موتور به درستی کار کند و از آسیب دیدن آن جلوگیری شود.
نکات مهم در سربندی:
- همیشه از نقشه سیم‌کشی موتور استفاده کنید.
- از اتصال صحیح فازها اطمینان حاصل کنید.
- برای جلوگیری از آسیب به موتور، به ولتاژ و نوع اتصال مناسب توجه کنید.
- از تجهیزات ایمنی مانند دستکش و ابزار عایق استفاده کنید.
سربندی صحیح الکتروموتور سه فاز نقش مهمی در عملکرد بهینه و ایمن این تجهیزات دارد. روش سربندی به نوع اتصال، شرایط کاری و نیازمندی‌های کاربردی موتور بستگی دارد. با استفاده از روش‌های استاندارد و رعایت نکات فنی، می‌توان از بهره‌وری بالای موتور و کاهش خطرات ناشی از اتصالات نادرست اطمینان حاصل کرد.الکتروموتورهای سه فاز به طور عمده به دو روش ستاره و مثلث سربندی می‌شوند که هر کدام دارای مزایا و کاربردهای خاص خود هستند. در روش ستاره، موتور با ولتاژ پایین‌تر شروع به کار کرده و برای بارهای سبک مناسب است. در مقابل، روش مثلث به موتور اجازه می‌دهد با ولتاژ و توان بیشتری عمل کند و بیشتر برای بارهای سنگین استفاده می‌شود.اجرای دقیق و استاندارد سربندی، از جمله بررسی اتصالات، کنترل مقاومت سیم‌پیچ‌ها و اطمینان از ایزولاسیون مناسب، می‌تواند از بروز مشکلاتی مانند گرمای بیش از حد، کاهش راندمان و آسیب به موتور جلوگیری کند. همچنین، استفاده از ابزار مناسب و پیروی از دستورالعمل‌های تولیدکننده، به کاهش خطاهای انسانی کمک می‌کند.در نتیجه، رعایت اصول سربندی نه تنها طول عمر و عملکرد الکتروموتور را افزایش می‌دهد، بلکه به کاهش هزینه‌های نگهداری و تعمیرات نیز منجر می‌شود. بهره‌گیری از تخصص فنی دلکوصنعت در این حوزه، تضمین‌کننده عملکرد بهینه و ایمن الکتروموتور خواهد بود.
