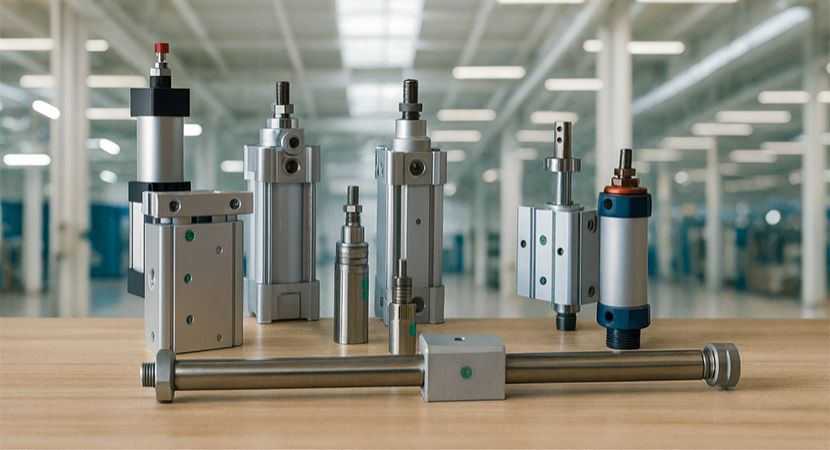

آسیب رایج در جک پنوماتیک و نقش نگهداری درست در جلوگیری از خرابی
جک های پنوماتیک به عنوان یکی از مهم ترین اجزای سیستم های اتوماسیون صنعتی، وظیفه دارند نیروی هوای فشرده را به حرکت خطی یا گاهی گردشی تبدیل کنند. این جک ها به خاطر سرعت بالا، قیمت مناسب، ایمنی بیشتر نسبت به سیستم های هیدرولیک و نگهداری آسان، در صنایع مختلفی مثل بسته بندی، مونتاژ، CNC، رباتیک، صنایع غذایی، چوب و فلز استفاده می شوند. جک پنوماتیک مانند یک سیلندر هیدرولیک است، سیال پیستون را مجبور می کند در جهت مورد نظر حرکت کند. با وجود سادگی ساختاری، جک پنوماتیک در معرض آسیب های مختلفی قرار دارد که در صورت عدم توجه، می تواند سبب توقف خط تولید، هزینه های تعمیر سنگین و اتلاف انرژی شود.
چرا جک پنوماتیک دچار خرابی می شود؟
جک پنوماتیک که در دسته پنوماتیک قرار دارد، از اجزایی مثل پیستون، شافت، اورینگ، سیل ها، هد کپ، بدنه، یاتاقان ها و اتصالات تشکیل شده است. خرابی هر یک از این قطعات می تواند عملکرد کل سیستم را مختل کند. هنگامی که کیفیت هوا مناسب نباشد، فشار نوسان داشته باشد، آب در سیستم وجود داشته باشد یا جک تحت بار بیش از حد قرار گیرد، آسیب های جدی رخ می دهد. جک پنوماتیک به خاطر ساختار متحرک و تماس مستقیم با هوای فشرده، بسیار حساس است و هر گونه اختلال در شرایط کاری می تواند باعث خرابی آن شود. نوسان فشار، وجود رطوبت در خطوط هوا، نبود فیلتر مناسب، روغن کاری نا مناسب، فرسودگی اورینگ ها و سیل ها، نصب اشتباه یا اعمال بار بیش از حد از مهم ترین عوامل خرابی جک پنوماتیک هستند. همچنین ورود آلودگی، زنگ زدگی شافت و خرابی شیر کنترل جهت می تواند عملکرد کامل جک را مختل کند. با رعایت اصول نگهداری، استفاده از هوای تمیز و سرویس منظم، می توانیم از این خرابی ها جلوگیری کنیم و عمر سیستم های پنوماتیک را افزایش دهیم.
آسیب رایج در جک پنوماتیک
در این بخش رایج ترین موارد خرابی در جک پنوماتیک را از نظر فنی بررسی می کنیم:
نشتی هوا از اطراف جک
نشتی هوا یکی از متداول ترین مشکلات در جک های پنوماتیک است. این مشکل معمولاً به علت:
- خراب شدن اورینگ ها
- فرسودگی سیل ها
- سفت نبودن اتصالات
- خشکی یا پارگی پکینگ ها رخ می دهد.
علائم نشتی هوا
- صدای هیس ممتد
- کاهش سرعت حرکت جک
- کاهش نیروی خروجی
- عدم رسیدن جک به آخر کورس
پیامد ها: نشتی هوا سبب هدر رفت انرژی، کاهش راندمان، افزایش هزینه کمپرسور و کاهش عمر جک می شود.
گیر کردن پیستون یا شافت (Sticking)
گاهی جک در میانه کورس گیر می کند یا با کندی حرکت می کند. دلایل:
- خشکی سیل ها
- نبود روانکاری مناسب
- ضربه خوردن شافت
- کج شدن بدنه
- آلودگی داخل جک
این وضعیت اگر ادامه پیدا کند باعث سایش شدید داخل سیلندر و تخریب کامل شافت می شود.
کاهش سرعت حرکت جک
این مشکل معمولاً در سیستم هایی که سال ها کار کرده اند دیده می شود. دلایل اصلی:
- انسداد مسیر هوا
- گرفتگی فیلتر رگولاتور
- وجود آب در خطوط هوا
- خرابی شیر تنظیم جریان
- خرابی پکینگ های داخلی جک
اگر سرعت کاهش پیدا کند، سیکل کاری ماشین دچار تأخیر شده و بهره وری خط تولید پایین می آید.
توقف ناگهانی یا کورس ناقص
این خرابی زمانی رخ می دهد که جک به انتهای کورس نمی رسد یا در نقطه ای توقف می کند. دلایل عبارتند از:
- افت فشار ناگهانی
- آلودگی شدید هوا
- خرابی شیر کنترل جهت
- ایراد در اتصالات
- گرفتگی خروجی هوا
این مشکل معمولاً با تست فشار و بررسی مسیر ورودی و خروجی قابل تشخیص است.
خرابی شافت یا خراش دار شدن آن
شافت جک جزو قطعات حساس است. ضربه یا ورود آلودگی باعث:
- خراش جدی
- زنگ زدگی
- خوردگی سطحی
- کج شدن می شود.
نتیجه نهایی؟ خرابی کامل پکینگ ها و نشتی شدید.
شکستگی انتهای جک (هد کپ)
در مواردی که بار بیش از حد روی جک اعمال شود یا ضربه ناگهانی وارد شود، احتمال شکستگی هد کپ وجود دارد. این مشکل معمولاً در جک های نصب شده روی دستگاه های پرس، پانچ یا تجهیزات سنگین دیده می شود.
ورود آب و رطوبت به داخل سیلندر
در سیستم های بدون درایر، رطوبت وارد جک شده :
- باعث زنگ زدگی
- کاهش عمر سیل ها
- آسیب به روکش داخلی سیلندر می شود.
این یکی از خطرناک ترین خرابی هاست و می تواند جک را به صورت کامل غیر قابل استفاده کند.
فرسودگی سریع سیل ها و پکینگ ها
دلایل اصلی:
- کیفیت پایین هوا
- استفاده از روغن نا مناسب
- غبار و آلودگی در خطوط
- کارکرد مداوم با بار بیش از حد
تخریب سیل ها یعنی نشتی، کاهش سرعت، و افت توان.
آسیب رایج جک پنوماتیک و روش جلوگیری
جک های پنوماتیک یکی از پر کاربرد ترین اجزای سیستم های اتوماسیون صنعتی هستند و نقش مهمی در ایجاد حرکت دقیق، سریع و قابل اعتماد دارند. با وجود ساختار ساده، این جک ها در معرض آسیب هایی قرار می گیرند که می تواند باعث کاهش راندمان، توقف خط تولید و افزایش هزینه های تعمیرات شود. آسیب هایی مثل نشتی هوا، گیر کردن پیستون، کاهش سرعت حرکت، خرابی شافت و فرسودگی سیل ها از رایج ترین مشکلات جک پنوماتیک هستند و معمولاً به خاطر کیفیت پایین هوای فشرده، فشار نا مناسب، نصب نادرست یا نبود سرویس دوره ای رخ می دهند. شناخت این خرابی ها و توجه به اصول نگهداری درست، نقش خیلی مهمی در جلوگیری از توقف ناگهانی سیستم و افزایش عمر مفید جک دارد. استفاده از هوای تمیز و خشک، تنظیم فشار، بررسی منظم اتصالات و سرویس دوره ای می تواند تا حد زیادی احتمال خرابی را کاهش دهد و عملکرد سیستم های پنوماتیکی را پایدار و مطمئن نگه دارد.
|
آسیب رایج |
علت اصلی |
راهکار و نگهداری صحیح |
|
نشتی هوا |
فرسودگی سیل ها، شل بودن اتصالات، خرابی اورینگ |
بررسی دوره ای اتصالات، تعویض پکینگ ها، استفاده از هوای خشک و تمیز |
|
گیر کردن پیستون و شافت |
نبود روانکاری، ضربه خوردن شافت، آلودگی |
روانکاری مناسب، استفاده از درایر، هم محوری درست هنگام نصب |
|
کاهش سرعت جک |
گرفتگی فیلتر، افت فشار، خرابی شیر کنترل جریان |
سرویس FRL، تنظیم فشار، تعویض فلو کنترل های خراب |
|
توقف در میانه کورس |
نوسان فشار، خرابی شیر کنترل جهت، انسداد مسیر هوا |
تست فشار خط، سرویس شیر های کنترل، پاک سازی مسیر هوا |
|
خراش دار شدن شافت |
آلودگی، زنگ زدگی، ضربه خارجی |
استفاده از درایر، محافظت از جک، عدم اعمال بار جانبی |
|
فرسودگی سیل ها |
آلودگی هوا، روغن نا مناسب، دمای بالا |
استفاده از روغن استاندارد، تعویض سیل ها، کنترل کیفیت هوا |
|
ورود رطوبت به جک |
نبود درایر، آب در کمپرسور |
نصب درایر مناسب، تخلیه مخزن کمپرسور، سرویس FRL |
نقش نگهداری صحیح در جلوگیری از خرابی جک پنوماتیک
نگهداری اصولی می تواند تا 70٪ از خرابی های جک پنوماتیک جلوگیری کند. در ادامه مهم ترین نکات پیشگیرانه را بررسی می کنیم:
استفاده از هوای تمیز، خشک و فیلتر شده
هوا باید از این تجهیزات عبور کند:
- فیلتر (F)
- رگولاتور (R)
- روغن زن (L) – در سیستم های نیازمند روغنکاری
- وجود این سه گانه (FRL) تضمین می کند:
- آب وارد جک نشده
- آلودگی به پیستون نرسد
- سیل ها فرسوده نشوند
این اولین و مهم ترین اصل نگهداری است.
بررسی مرتب اتصالات و جلوگیری از نشتی
اتصالات ورودی و خروجی باید:
- سفت باشند
- ترک نداشته باشند
- اورینگ سالم داشته باشند
- نشتی کوچک = کاهش توان کل سیستم.
روانکاری مناسب جک
در بیشتر مدل ها، جک نیاز به روغن کاری دائم ندارد. اما سیستم هایی که از Lubricator استفاده می کنند باید:
- سطح روغن مناسب باشد
- روغن استاندارد و سازگار با سیل ها استفاده شود
- روغن کاری نادرست باعث چسبناک شدن و خرابی سیل ها می شود.
جلوگیری از بارگذاری بیش از حد
جک ها برای تحمل بار مشخصی طراحی شده اند. استفاده از جک “زیر سایز” باعث:
- شکست هد کپ
- کج شدن شافت
- نرسیدن به کورس کامل
- افزایش فشار روی سیل ها می شود.
نصب صحیح جک
اشتراک بزرگ خرابی ها ناشی از نصب اشتباه است:
- زاویه جک درست نباشد
- محور شافت و بار هم راستا نباشند
- ریل و گاید مناسب استفاده نشود
- پیچ های بستن بدنه یا فلنج محکم نباشد
این موارد به سرعت باعث گیر کردن، سایش و شکستگی خواهند شد.
سرویس دوره ای
سرویس دوره ای شامل:
- تست سرعت حرکت
- بررسی نشتی
- تمیز کردن بدنه
- بازدید از شافت
- چک کردن عملکرد شیر های کنترل
شک نکنید که این موارد تأثیر مستقیم بر عمر جک دارد.

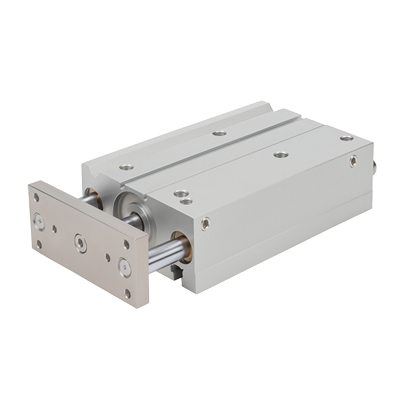

علائم اولیه خرابی جک پنوماتیک (قبل از توقف کامل)
اگر جک پنوماتیک یکی از این نشانه ها را داشت، باید سریع بررسی شود:
- حرکت کندتر از حالت عادی
- صدای هیس ممتد (نشتی)
- گیر کردن لحظه ای
- نرسیدن به کورس کامل
- افزایش مصرف هوا
- داغ شدن بدنه
- وجود روغن در خروجی هوا
با شناخت این علائم، خرابی های بزرگ قابل پیشگیری خواهند بود.
چگونه از خرابی جک پنوماتیک جلوگیری کنیم؟
در یک نگاه کلی:
هوای فشرده را با درایر، فیلتر و رگولاتور کنترل کنید
جک را بیش از حد بارگذاری نکنید
از شیر های کیفیت بالا و سازگار استفاده کنید
اتصالات را محکم و سالم نگه دارید
سرویس دوره ای را فراموش نکنید
از روغن استاندارد و مناسب استفاده کنید
در صورت نصب روی دستگاه های سرعت بالا، Flow Control مناسب انتخاب کنید
از برند های معتبر و شافت با روکش سخت کاری شده انتخاب کنید
جک های پنوماتیک تجهیزاتی ساده اما ضروری در اتوماسیون صنعتی هستند. بیشتر آسیب های رایج مثل:
- نشتی هوا
- گیر کردن پیستون
- خوردگی شافت
- رطوبت داخلی
- کاهش سرعت
- سایش سیل ها
با نگهداری اصولی به راحتی قابل پیشگیری هستند. استفاده از هوای با کیفیت، بررسی نشتی ها، روغن کاری مناسب، نصب درست و سرویس منظم می تواند عمر جک را چند برابر افزایش دهد و از توقف خط تولید جلوگیری کند. برای خرید جک پنوماتیک و کسب اطلاعات با کارشناسان مجرب دلکو صنعت تماس بگیرید
